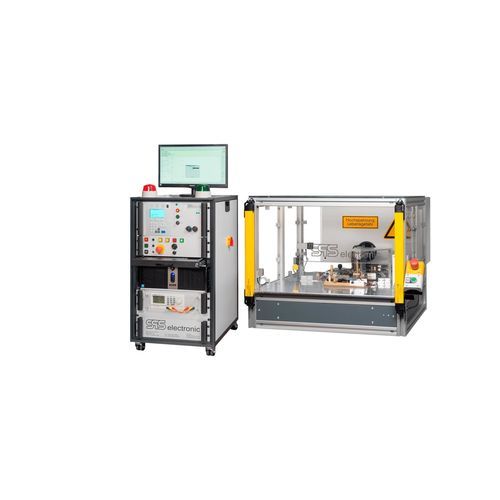

Испытательная система для электронной промышленности

для лазерного модулянепереноснаяавтоматическая

Обзор
Магниты блокировки (соленоиды) необходимо проверять на работоспособность и безопасность до установки в промышленные роботы. Эта испытательная система выполняет автоматические электрические и механические проверки после ручной загрузки, измеряет ход, силу пружины и рабочий ток, а также обеспечивает маркировку и обработку годных и бракованных деталей.

Отрасль
Электротехническая промышленность

Задача
Для достижения минимального времени цикла требовалось компактное подключение очень маленьких разъемов образцов (DUT). Необходимо было зафиксировать разные положения цилиндров и поведение при различных рабочих токах. Проверка силы пружины должна подтверждать установку правильной пружины при сборке. Бракованные образцы должны удаляться оператором, а годные — быть четко идентифицированы.

Решение
Сокращение времени цикла достигается за счет поворотного стола с двумя испытательными позициями: на одной позиции производится замена образца, пока на другой проводится испытание. Загрузка выполняется вручную; последующее испытание — полностью автоматическое.

• Поворот стола защищен световой завесой для безопасности оператора; нет необходимости открывать/закрывать защитные двери.
• Само испытание проводится в ограждении.
• Измерение хода цилиндра — лазерным датчиком с высокой точностью.
• Измерение силы пружины — тензодатчиком/датчиком силы.
• Рабочий ток регулируется с помощью настраиваемого источника питания (до 2 A).
• Годные детали маркируются керном; бракованные сигнalisуются программным обеспечением и сигнальными лампами и должны быть удалены до продолжения испытаний.
• Удаление бракованных деталей фиксируется датчиком, чтобы избежать подмены деталей.

Преимущества

• Короткое время испытания благодаря поворотному столу
• Полностью автоматический процесс после ручной загрузки
• Автоматическое обнаружение выброса бракованных деталей
• Низкие трудозатраты на тестирование
• Простая и интуитивно понятная эксплуатация для обученного персонала

Технические данные

• Высоковольтное испытание до 800 В между катушкой и корпусом
• Проверка силы пружины до 10 Н с помощью датчика силы, точность измерения 0,2% от конечного значения
• Активация для функционального теста путем задания тока до 2 A
• Фиксация движения хода лазерным датчиком с повторяемостью 4 µm

Характеристики

• Концепция теста: поворотный стол с двумя рабочими позициями для оптимизации тактового времени
• Загрузка: вручную; Испытание: полностью автоматическое
• Защита оператора: световая завеса при вращении стола; ограждение испытательной зоны
• Измерение хода: лазерный датчик (повторяемость 4 µm)
• Измерение силы пружины: датчик силы (до 10 Н, точность 0,2%)
• Функциональная активация: регулируемый источник питания (до 2 A)
• Высоковольтный тест: до 800 В между катушкой и корпусом
• Маркировка годных деталей: кернение
• Управление браком: программная сигнализация, сигнальные лампы и датчик для фиксации удаления бракованных деталей
