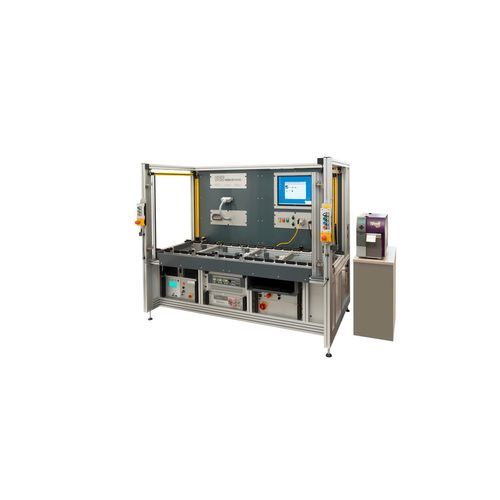

Испытательная система для освещения

непереноснаяавтоматическая

Обзор
Для взрывозащищённых изделий особенно важна интенсивная система контроля качества. Поэтому взрывозащищённые светильники подвергаются испытаниям безопасности и функциональным испытаниям. Для нового изделия нашего клиента был разработан полностью автоматический испытательный комплекс, интегрируемый непосредственно в производственную линию.

Отрасль
Светильники

Задача
Необходимо было разработать полностью автоматическое испытательное устройство для нового изделия. Ключевыми требованиями были высокая гибкость и быстрая переналадка для сетевых и аккумуляторных линейных светильников. Помимо надёжности процесса, важным требованием была документация испытаний. Общая концепция должна была соответствовать строгим требованиям для взрывозащищённых изделий. Поскольку система предназначена для непосредственного использования на производственной линии, также уделялось внимание эргономике рабочего места.

Решение
В сотрудничестве с заказчиком была разработана ПК‑управляемая испытательная система. Проектирование рабочего места имело ключевое значение. Применение сертифицированной защитной завесы позволило оптимизировать обращение с изделием и сократить тактовое время. Стандартное программное обеспечение DAT не только управляет последовательностью испытаний, но и сопровождает оператора на всех этапах. DAT — полноценная Windows‑базированная система качества; любой, кто умеет работать с ПК, сможет управлять испытателем.

После испытаний на безопасность в соответствии с международными нормами (IEC, EN, UL, VDE и т.д.) выполняется функциональный тест путём измерения потребляемого тока. Дополнительно могут быть подключены субъективные проверки.

Преимущества

• Ключевое решение «под ключ» включая фиксацию DUT, адаптацию и оформление рабочего места
• Простая интуитивная эксплуатация для подготовленного персонала
• DUT подключается один раз; вся последовательность испытаний выполняется автоматически
• В сетевом режиме все данные испытаний автоматически сохраняются в нужном месте / базе данных
• Долгий срок службы и сервисно‑дружественная конструкция
• Короткие тактовые времена за счёт эффективной организации рабочего места
• Все параметры и настройки доступны через программное обеспечение
• Автоматический тест с «dummy»
• Защита рабочего места в соответствии с EN 50191
• Оригинальные лампы для функционального теста

Характеристики / технические спецификации

• Проверка защитного проводника: 10 A до 30 A / макс. 0,4 Ω
• Испытание напряжением AC: 250 V AC до 5 000 V AC / 3 mA
• Испытание напряжением DC: 250 V DC до 4 000 V DC / 4 mA
• Функциональный тест: 0 – 300 V AC / 1 kVA, 10 Hz до 80 Hz
• Управление ПК: ПО DAT (Windows‑базированная система качества)
• Тестовые программы: возможно хранение любого количества; результаты сохраняются в XML или Access
• Сертифицированная защитная завеса для оптимизации обращения и сокращения тактового времени
• Ежедневный автоматический dummy‑тест для самопроверки работоспособности системы
