Диэлектрометр высокого напряжения

электрического соответствия

Обзор
Датчики, предназначенные для электрических применений, требуют итоговой проверки изоляции. Эта система испытаний Hipot в водяной ванне выполняет полное погружение для диэлектрических испытаний, проверяя изоляцию корпуса датчиков положения для классов защиты I, II и III.

Отрасль
электрическая / электротехническая промышленность

Задача
Клиенту требовалась автоматизированная, высоко‑гибкая испытательная система, способная обслуживать более 100 вариантов продукции и растущие объёмы. Система должна была допускать загрузку нескольких образцов за цикл и гарантировать 100% проверку изоляции корпуса посредством испытания в водяной ванне.

Решение

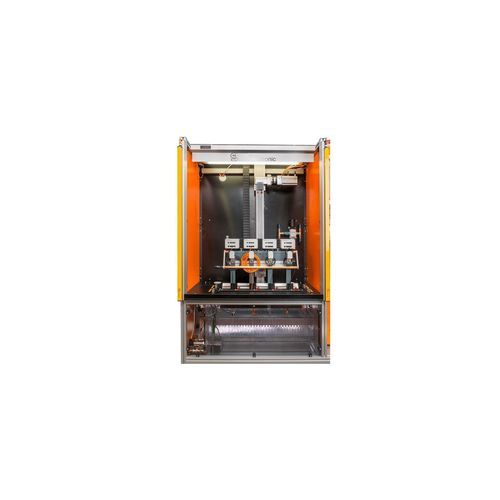

Разработана система высоковольтных испытаний с бассейном для воды и регулируемой глубиной погружения. Изделия испытываются путём полного погружения; глубина погружения точно регулируется шаговым двигателем для покрытия текущих и будущих вариантов. Уровень воды автоматически регулируется; циркуляционный насос и УФ‑очиститель уменьшают загрязнение. Безопасность обеспечивается световым барьером. До четырёх образцов, установленных на пневматических клеммах, могут проверяться одновременно. Интегрированная сушка выполняется через специальную систему вытяжки воздуха. На ПК системы хранения допускается неограниченное количество программ испытаний; заказчик может самостоятельно создавать и назначать программы для продуктов. Результаты автоматически сохраняются в формате XML или Access в сетевом расположении. Отдельный испытательный макет обеспечивает обязательную автоматическую проверку работоспособности при ежедневном запуске; при провале макета дальнейшие испытания блокируются.

Преимущества

• Включено: решение «под ключ» с фиксацией образцов, адаптацией и проектированием рабочего места
• Простая интуитивная эксплуатация для полуквалифицированного персонала
• Образец подключается один раз; весь процесс испытаний выполняется автоматически
• Сетевая работа: автоматическое сохранение всех данных испытаний в указанное место/базу данных
• Длительный срок службы и удобная конструкция для обслуживания
• Все параметры и настройки изменяются через программное обеспечение
• Автоматический тест‑макет для ежедневной проверки
• Обеспечение безопасности рабочего места в соответствии с EN 50191
• Высокая гибкость в объёме испытаний и вариантах образцов
• Простота обращения, монтажа и возможности множественных испытаний

Технические характеристики / спецификации

• Диапазон Hipot AC: 500 V AC — 5 500 V AC; ток срабатывания: 0,1 mA — 100 mA
• Диапазон Hipot DC: 1 V DC — 6 000 V DC; ток срабатывания: 0,1 mA — 100 mA
• Метод испытания: полное погружение в воду с регулируемой глубиной (управление шаговым двигателем)
• Управление водой: автоматическая регулировка уровня, циркуляционный насос, УФ‑очиститель
• Параллельные испытания: до 4 образцов одновременно на пневматических клеммах
• Сушка: интегрированная сушка через специальную систему вытяжки воздуха
• Безопасность: световой барьер и защита рабочего места согласно EN 50191
• Программное обеспечение: неограниченное количество программ на ПК; назначение программ по списку продуктов
• Регистрация данных: автоматическое сохранение результатов в XML или Access на сетевые ресурсы
• Контроль качества: обязательный автоматический тест‑макет перед серийными испытаниями
