Тестер диэлектрической прочности

непрерывностинепрерывность заземленияизоляции

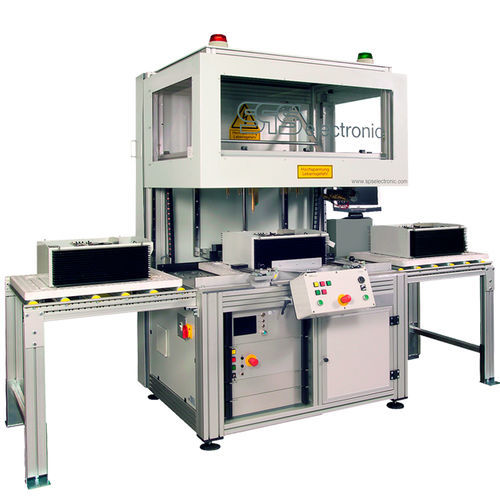

Система проверки безопасности EOL для солнечных инверторов с полностью автоматизированным подключением перед испытаниями на долговечность. Задача Необходимо проверить безопасность инверторов в конце производственного цикла и перед испытанием на долговечность. Испытание, а также установка контактов должны осуществляться полностью автоматически для сокращения времени испытания. При этом было недостаточно просто установить контакты на входе или выходе; необходимо было создать возможность проверки различных точек на платах испытуемого устройства (DUT) друг относительно друга. Кроме того, должна была быть обеспечена возможность испытания различных вариантов DUT с помощью одной и той же испытательной системы. Система должна быть интегрирована в производственную линию таким образом, чтобы инверторы можно было легко устанавливать и тестировать непосредственно на держателе заготовки. Решение Система была спроектирована в виде испытательного портала, установленного над производственной линией. Таким образом, тестируемое устройство можно удобно задвинуть под испытательный кожух. Затем необходимо лишь закрыть испытательный кожух с помощью двухручного управления. Благодаря контактной пластине, на которой размещены многочисленные контактные штыри, после закрытия испытательного кожуха происходит автоматическое замыкание отдельных плат инвертора. С помощью плавающего подшипника компенсируются также механические допуски, возникающие в процессе производства. С помощью свободно комбинируемой матрицы можно проводить различные испытания. Всю контактную пластину можно легко и быстро заменить с помощью переходного адаптера, чтобы адаптировать систему к другим типам тестируемых устройств. ПРЕИМУЩЕСТВА Короткое время тестирования благодаря полностью автоматическому установлению контактов Удобная замена тестируемого устройства (DUT) за счет интеграции в производственную линию Гибкость тестирования благодаря свободно комбинируемой матрице с 10 точками Короткое время настройки благодаря переходному адаптеру
