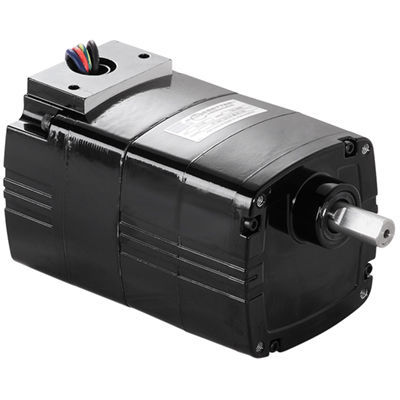

Мотор-редуктор AC 1562

монофазовыйс прямыми зубьямис винтовой зубчатой передачей

Серия продукта
Серия Metric 30R-D Асинхронный редуктор-двигатель с параллельным валом

Технические характеристики
Скорость (об/мин): 7,8
Номинальный крутящий момент (Nm): 4,5
Номинальный крутящий момент (lb-in): 40
Мощность (Вт): 15
Мощность (HP): 1/48
Вольты: 230
Гц: 50
Фазы: 1
Амперы: 0,17
Передаточное число: 180
Радиальная нагрузка (N): 285
Радиальная нагрузка (lbs): 65
Длина XH (мм): 132,8
Длина XH (inch): 5,2
Вес (кг): 2,6
Вес (lbs): 5,9
Схема подключения: 07410021
Номер детали конденсатора: 49400091
Тип продукта: 30R1BECI-D4
HPDecimal: 0,0208

Чертежи CAD / Файлы (доступны)

• InfM0348A (PDF-чертеж / model 1562)
• InfM0348A (DWG-чертеж / model 1562)
• InfM0348A (STEP-файл / model 1562)

Электрическая схема

• Схема подключения (07410021)

Паспорта безопасности

• Texaco Rando material safety data sheet (паспорт безопасности, связанный со смазкой)

Опциональные аксессуары

• Комплект L-кронштейнов для метрических типов 30R, 33A, 30R-D, 24A-D, 24A-Z (модель 1968)
• Штампованная метрическая клеммная коробка с клеммной колодкой для двигателей и редуктор-двигателей 30R (модель 1982)
• Конденсатор; пластиковый корпус; 1.3 MFD / 450V (арт. 49400091)
• Штампованная клеммная коробка для двигателей и редуктор-двигателей 30R (модель 5982)

Стандартные характеристики

• Метрические монтажные резьбы и метрические размеры приводного вала.
• Полностью закрытый, без вентиляции корпус, степень защиты IP20.
• Изоляционная система класса "B".
• Алюминиевые торцевые крышки для высокой тепловой эффективности и малого веса.
• Невентилируемый картер редуктора.
• Промышленные уплотнения типа «губа» на валах двигателя и выхода.
• Игольчатые подшипники по всей конструкции для увеличения радиальной грузоподъемности и длительного срока службы.
• Шестерни с постоянной смазкой.
• Усиленная термопластичная коническая (helical) первичная шестерня для бесшумной работы и закалённые стальные шестерни на последующих ступенях для высокого выходного момента и длительного срока службы.
• Спиральный пиньон, точно обработанный на валу двигателя для максимальной прочности и минимального шума.

Технические спецификации

• Модель: Model 1562
• Серия: Metric 30R-D Series
• Конфигурация: Асинхронный редуктор-двигатель с параллельным валом, однофазный
• Скорость: 7,8 об/мин
• Номинальный крутящий момент: 4,5 Nm (40 lb-in)
• Мощность: 15 W (0,0208 HP / 1/48 HP)
• Напряжение / Частота: 230 V / 50 Hz
• Ток: 0,17 A
• Передаточное число: 180
• Радиальная грузоподъемность: 285 N (65 lbs)
• Длина XH: 132,8 mm (5,2 in)
• Вес: 2,6 kg (5,9 lbs)
• Ссылка на схему подключения: 07410021
• Рекомендуемый конденсатор: артикул 49400091 (1,3 MFD / 450V)
