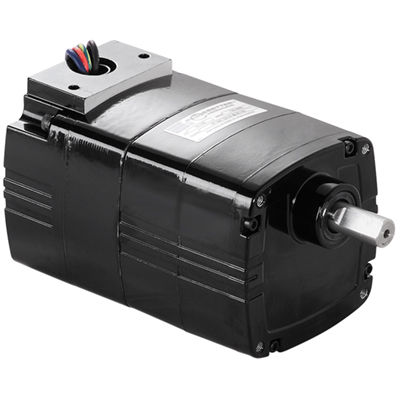

Мотор-редуктор AC 1574

монофазовыйс прямыми зубьямис винтовой зубчатой передачей

Обзор продукта
Модель 1574 Метрическая серия 30R‑D Электропривод‑редуктор переменного тока с параллельным валом. Разработан для метрического монтажа и метрических размеров приводного вала, полностью закрытая невентилируемая конструкция с изоляцией класса B и алюминиевыми торцевыми щитками для тепловой эффективности и малой массы.

Таблица технических характеристик
Скорость (rpm): 23
Номинальный момент (Nm): 4,5
Номинальный момент (lb-in): 40
Мощность (W): 18
Мощность (HP): 1/41
Вольт: 230
Гц: 50
Фазы: 1
Амперы: 0,21
Передаточное отношение: 60
Радиальная нагрузка (N): 285
Радиальная нагрузка (lbs): 65
Длина XH (mm): 139,2
Длина XH (inch): 5,5
Вес (kg): 2,8
Вес (lbs): 6,3
Схема подключения: 07410021
Номер детали конденсатора: 49400091
Тип продукта: 30R2BECI-D3
HPDecimal: 0,0243

Загрузки / Чертежи

• CAD-чертежи для Модели 1574: PDF, DWG, STEP доступны.
• Справка по схеме электропроводки: 07410021.
• Указан паспорт безопасности: Texaco Rando Material Safety Data Sheet.

Опционные аксессуары

• Комплект L‑кронштейна для метрических типов 30R, 33A, 30R‑D, 24A‑D, 24A‑Z (модель 1968)
• Металлическая корпусная клеммная коробка с клеммным блоком для двигателей и редукторов 30R (модель 1982)
• Конденсатор; пластиковый корпус; 1,3 MFD / 450V (Артикул 49400091)
• Комплект L‑кронштейна для двигателей 30R и 33A, редукторов 30R‑D, 22B‑D, 22B‑Z, 24A‑D, 24A‑Z и 33A‑Z (модель 5968)
• Металлическая клеммная коробка для двигателей и редукторов 30R (модель 5982)

Стандартные характеристики

• Метрическая резьба крепления и метрические размеры приводного вала.
• Полностью закрытый, невентилируемый корпус, степень защиты IP-20.
• Изоляционная система класса «B».
• Алюминиевые торцевые щитки для высокой тепловой эффективности и малой массы.
• Невентилируемый корпус редуктора.
• Промышленные манжеты на валах двигателя и выхода.
• Игольчатые подшипники по всей передаче для увеличенной радиальной грузоподъемности и долгого срока службы.
• Постоянно смазанные шестерни.
• Упрочненная термопластическая спиральная первичная шестерня для бесшумной работы и закаленные стальные прямозубые шестерни на последующих ступенях для высокого выходного момента и долгого срока службы.
• Спиральный шестерёнок, точно обработанный на валу двигателя для максимальной прочности и минимального шума.

Дополнительная информация по заказу и цене
Наличие: количество заказа 1-25. Веб‑цена не включает налоги, доставку и плату за обработку. Все цены в долларах США.

Характеристики / Технические спецификации

• Скорость: 23 rpm
• Номинальный момент: 4,5 Nm (40 lb-in)
• Мощность: 18 W (1/41 HP; HPDecimal 0,0243)
• Напряжение: 230 V, 50 Hz, однофазный
• Ток: 0,21 A
• Передаточное отношение: 60
• Радиальная грузоподъемность: 285 N (65 lbs)
• Длина XH: 139,2 mm (5,5 in)
• Вес: 2,8 kg (6,3 lbs)
• Справка: схема подключения 07410021
• Номер детали конденсатора: 49400091
• Тип продукта: 30R2BECI-D3
