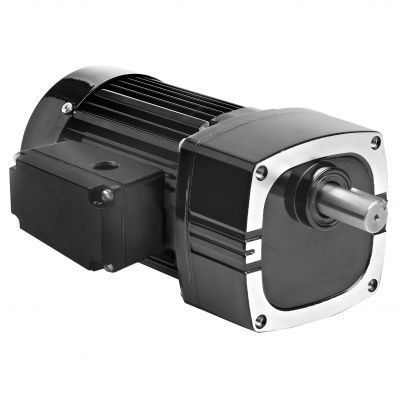

Мотор-редуктор AC Model 1669

монофазовыйс винтовой зубчатой передачейс параллельными валами

Продукт
AC-редуктор с параллельным валом Модель 1669 — Серия Metric 42R-E. 100 Вт однофазный, 7,8 об/мин (передаточное число 180), номинальный крутящий момент 38,5 Nm.

Серия / Категория
Серия Metric 42R-E — редукторы с параллельным валом для промышленных приводных и позиционирующих применений.

Технические характеристики (по таблице продукта)

• Скорость (об/мин): 7,8
• Номинальный момент: 38,5 Nm / 341 lb-in
• Мощность: 100 W (0,1333 HP)
• Напряжение: 230 V
• Частота: 50 Hz
• Фазы: однофазный (1)
• Ток: 0,78 A
• Передаточное число: 180
• Допустимая радиальная нагрузка: 900 N / 200 lbs
• Длина XH: 231 mm / 9,08 in
• Вес: 6,8 kg / 15,3 lbs
• Схема подключения: 07410021
• Номер конденсатора: 49401154
• Тип изделия: 42R5BFCI-E4

Стандартные функции

• Метрическая резьба для монтажа и метрические размеры вала привода.
• Невентилируемый корпус редуктора.
• Промышленные уплотнения типа «губа» на валах двигателя и выходного вала.
• Игольчатые подшипники по всей конструкции для увеличения радиальной грузоподъемности и долговечности.
• Постоянная смазка передач полужидкой смазкой.
• Селективно закалённые косозубые шестерни для тихой работы и высокого соотношения выход/размер.

Опциональные аксессуары

• Комплект L-кронштейна для редукторов E, F и FX (модель 0969)
• Комплект литой коробки клемм для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Крепёжный комплект L-кронштейна для метрических редукторов типа E/F (модель 1969)
• Комплект литой метрической коробки клемм с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Конденсатор, пластмассовый корпус, 7,5 MFD 370 V (поз. 49401154)
• Большой комплект литой коробки клемм для 34R, 42R, 48R, 42R-FX, 33A, 42A (модель 0986)

Документы и чертежи (доступные типы)
CAD-чертежи (PDF, DWG, STEP) для Модели 1669; схема подключения 07410021; паспорт безопасности (Imperial Oil Safety).

Технические спецификации

• Модель: 1669
• Серия: Metric 42R-E
• Скорость: 7,8 об/мин
• Номинальный момент: 38,5 Nm / 341 lb-in
• Мощность: 100 W (0,1333 HP)
• Напряжение: 230 V
• Частота: 50 Hz
• Фазы: 1 (однофазный)
• Ток: 0,78 A
• Передаточное число: 180
• Допустимая радиальная нагрузка: 900 N / 200 lbs
• Длина XH: 231 mm / 9,08 in
• Вес: 6,8 kg / 15,3 lbs
• Ссылка на схему подключения: 07410021
• Номер конденсатора: 49401154
• Код типа изделия: 42R5BFCI-E4
