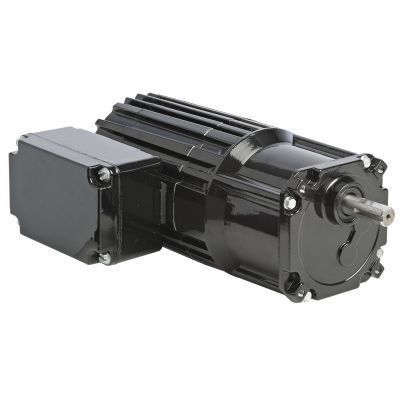

Мотор-редуктор AC Model 1453

монофазовыйс прямыми зубьямис винтовой зубчатой передачей

Продукт
Модель 1453 Серия Metric 34R-Z Редуктор-двигатель переменного тока с параллельным валом

Технические характеристики (таблица на странице)
Скорость (rpm): 70
Номинальный момент (Nm): 4,5
Номинальный момент (lb-in): 40
Мощность (W): 50
Мощность (HP): 1/15
Напряжение (V): 230
Hz: 50
Фазы: 1
Ток (A): 0,5
Передаточное число: 20
Радиальная нагрузка (N): 450
Радиальная нагрузка (lbs): 100
Длина XH (mm): 194
Длина XH (inch): 7.64
Вес (kg): 4,5
Вес (lbs): 10,1
Схема подключений: 07410021
Номер детали конденсатора: 49401068
Тип продукта: 34R4BFCI-Z2
HPDecimal: 0.0667

Стандартные характеристики

• Метрические крепёжные резьбы и метрические размеры приводного вала.
• Полностью закрытый корпус, степень защиты IP20.
• Вентиляторное охлаждение для высокой выходной мощности.
• Изоляционная система класса B, эксплуатируемая в пределах класса A для увеличения срока службы обмоток и смазки.
• Алюминиевое центральное кольцо и торцевые крышки для высокой тепловой эффективности и малого веса.
• Невентилируемый корпус редуктора.
• Промышленные губчатые уплотнения на валах двигателя и выходном валу.
• Игольчатые подшипники по всем опорам для увеличения радиальной грузоподъёмности и длительного срока службы.
• Постоянная смазка зубчатых передач полутекучей смазкой для длительного срока службы.
• Широкая усиленная термопластичная зубчатая передняя шестерня с косой нарезкой для низкого уровня шума и закалённые цилиндрические шестерни на последующих стадиях для высокого выходного момента.
• Косозубый шестерёнчатый пиньон точно обработан на валу двигателя для максимальной прочности и минимального шума.

Опциональные аксессуары

• Комплект L-уголка для редукторов 34R-Z (модель 0980)
• Комплект литой распределительной коробки для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Литой метрический комплект распределительной коробки с клеммным блоком для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Конденсатор; пластиковый корпус; 5.0 MFD / 400V (поз. 49401068)
• Большой литой комплект распределительной коробки для складских двигателей и редукторов 34R, 42R, 48R, 42R-FX, 33A, 42A (модель 0986)

Доступные технические материалы (перечислены на странице)

• Чертежи CAD (форматы PDF / DWG / STEP, указаны ссылки)
• Схема подключений (ссылка на схему подключения)
• Паспорт безопасности (ссылка)

Технические данные

• Модель: 1453
• Серия: Metric 34R-Z
• Скорость: 70 rpm
• Номинальный момент: 4,5 Nm (40 lb-in)
• Мощность: 50 W (1/15 HP)
• Напряжение: 230 V, 50 Hz, однофазный
• Ток: 0,5 A
• Передаточное число: 20
• Радиальная грузоподъёмность: 450 N (100 lbs)
• Длина XH: 194 mm (7,64 in)
• Вес: 4,5 kg (10,1 lbs)
• Справка: схема подключений 07410021
• Справка: конденсатор 49401068
• Код типа продукта: 34R4BFCI-Z2
