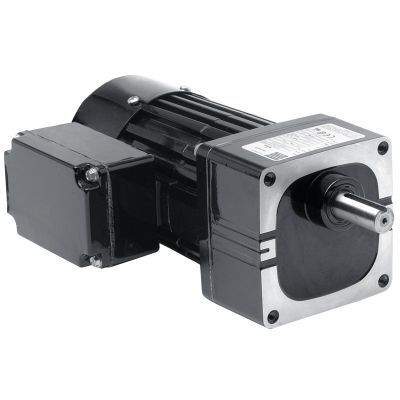

Мотор-редуктор AC Model 1477

монофазовыйс прямыми зубьямис винтовой зубчатой передачей

Продукт
Асинхронный редуктор с параллельным валом модель 1477 серии Metric 34R‑W, предназначенный для промышленных применений с низкой скоростью и высоким крутящим моментом. Однофазный блок, рассчитан на 230 V, 50 Hz.

Характеристики
Скорость (об/мин): 4,5
Номинальный момент (Nm): 19,8
Номинальный момент (lb‑in): 175
Мощность (W): 75
Мощность (HP): 1/10
Напряжение (V): 230
Частота (Hz): 50
Фазы: 1
Ток (A): 0,60
Передаточное число: 312,4
Радиальная нагрузка (N): 575
Радиальная нагрузка (lbs): 130
Длина XH (mm): 234
Длина XH (in): 9,2
Масса (kg): 5,7
Масса (lbs): 12,8
Схема подключения: 07410021
Номер детали конденсатора: 49401154
Тип продукта: 34R6BFCI-W4
HPDecimal: 0,1

Доступные загрузки / чертежи (указаны на странице продукта)

• CAD-чертежи: PDF, DWG, STEP (варианты загрузки показаны на странице продукта)
• Схема электропроводки (ссылка по номеру схемы подключения)
• Паспорт безопасности смазочного материала (указан на странице продукта)

Опциональные аксессуары

• Кронштейн L для редукторов W и WX (модель 0970)
• Набор литой коробки клемм для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Монтажный набор L‑кронштейна для метрических редукторов типа W (модель 1970)
• Метрический набор литой клеммной коробки с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Конденсатор; пластиковый корпус; 7,5 MFD 370 V (№ 49401154)
• Большой набор литой клеммной коробки для складских двигателей и редукторов 34R, 42R, 48R, 42R‑FX, 33A, 42A (модель 0986)

Стандартные особенности

• Метрическая резьба для крепления и метрические размеры вала.
• Полностью закрытый корпус, класс защиты IP‑20.
• Вентиляторное охлаждение для высокой выходной мощности.
• Изоляционная система класса B, эксплуатируемая в пределах класса A для продления срока службы обмоток и смазки.
• Центральное кольцо и крышки из алюминия для высокой тепловой эффективности и малого веса.
• Невентилируемый корпус редуктора.
• Промышленные лабиринтные/губчатые уплотнения на валу двигателя и выходном вале.
• Игольчатые подшипники на всех ступенях для увеличения радиальной грузоподъемности и долговечности.
• Постоянная смазка зубчатых передач полу‑текучей смазкой для длительного срока службы.
• Широкая усиленная термопластичная шевронная шестерня для тихой работы и закалённые прямозубые шестерни на последующих ступенях для высокого выходного момента.
• Шевронный пиньон, точно обработанный на валу двигателя, для максимальной прочности и минимального шума.

Примечания
Однофазная единица 230 V, 50 Hz; передаточное число 312,4. Перечисленные аксессуары и доступные для загрузки чертежи/технические данные представлены на странице продукта.

Технические характеристики

• Модель: 1477
• Серия: Metric 34R‑W
• Скорость (об/мин): 4,5
• Номинальный момент: 19,8 Nm / 175 lb‑in
• Мощность: 75 W (0,1 HP)
• Напряжение: 230 V
• Частота: 50 Hz
• Фазы: 1
• Ток: 0,60 A
• Передаточное число: 312,4
• Радиальная нагрузка: 575 N (130 lbs)
• Длина XH: 234 mm (9,2 in)
• Масса: 5,7 kg (12,8 lbs)
• Справка схема подключения: 07410021
• Номер детали конденсатора: 49401154
• Тип продукта: 34R6BFCI-W4
