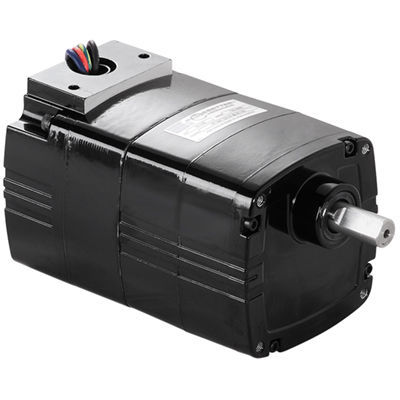

Мотор-редуктор AC 1572

монофазовыйс прямыми зубьямис винтовой зубчатой передачей

Продукт
Модель 1572 из серии Metric 30R-D параллельных валов асинхронных редукторно‑двигателей. Однофазный блок 50 Hz, 230 V, предназначен для промышленного применения на низких оборотах и при малой мощности. Передачи смазаны постоянно, размеры креплений и выходного вала метрические для простоты интеграции в метрические системы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Скорость (об/мин): 78
Номинальный момент (Nm): 1.6
Номинальный момент (lb-in): 14
Мощность (Вт): 18
Мощность (HP): 0.0243 (≈1/41 HP)
Напряжение: 230 V
Частота: 50 Hz
Фаза: 1
Ток (A): 0.21
Передаточное число: 18
Радиальная нагрузка (N): 285
Радиальная нагрузка (lbs): 65
Длина XH (мм): 139.2
Длина XH (inch): 5.5
Вес (kg): 2.8
Вес (lbs): 6.3
Схема подключений: 07410021
Номер детали конденсатора: 49400091
Тип продукта: 30R2BECI-D3

СТАНДАРТНЫЕ ОСОБЕННОСТИ

• Метрическая резьба крепления и метрические размеры ведущего вала для прямой совместимости.
• Полностью закрытый, невентилируемый корпус (IP20).
• Изоляция класса B, подходящая для типичных промышленных условий.
• Алюминиевые торцевые щиты для улучшенного теплового режима и малого веса.
• Невентилируемый корпус редуктора для сохранения смазки и снижения попадания загрязнений.
• Промышленные губчатые сальники на валу двигателя и выходном валу.
• Игольчатые подшипники по всей сборке для увеличения радиальной несущей способности и длительного срока службы.
• Постоянная смазка зубчатых передач для снижения обслуживания.
• Усиленное термопластичное шевронное (или шлицевое) первичное зубчатое колесо для низкого шума и закалённые стальные прямозубые колёса на последующих ступенях для высокого выходного момента и долговечности.
• Специально обработанная шевронная шестерня на валу двигателя для максимальной прочности и минимального шума.

ОПЦИОНАЛЬНЫЕ АКСЕССУАРЫ

• Комплект L‑кронштейна для метрических типов 30R, 33A, 30R-D, 24A-D, 24A-Z (модель 1968).
• Металлическая (литье) метрическая клеммная коробка с клеммной колодкой для двигателей и редукторов 30R (модель 1982).
• Конденсатор, пластиковый корпус, 1.3 µF / 450 V (деталь 49400091).
• Комплект L‑кронштейна для двигателей 30R и 33A и различных редукторов (модель 5968).
• Металлическая клеммная коробка для двигателей и редукторов 30R (модель 5982).

ДОКУМЕНТЫ И ЧЕРТЕЖИ
CAD‑чертежи доступны в форматах PDF/DWG/STEP, имеется схема подключения и ссылки на паспорта безопасности для этой модели (документы предоставляются по запросу).

Технические характеристики

• Серия: Metric 30R-D параллельный вал AC редукторно‑двигатель
• Модель: 1572
• Скорость: 78 об/мин
• Номинальный момент: 1.6 Nm (14 lb-in)
• Мощность: 18 W (≈0.0243 HP / 1/41 HP)
• Напряжение: 230 V AC
• Частота: 50 Hz
• Фаза: Однофазный
• Ток: 0.21 A
• Передаточное число: 18
• Радиальная грузоподъёмность: 285 N (65 lbs)
• Общая длина (XH): 139.2 mm / 5.5 in
• Вес: 2.8 kg / 6.3 lbs
• Ссылка на схему подключения: 07410021
• Рекомендуемый номер детали конденсатора: 49400091
• Код типа продукта: 30R2BECI-D3
