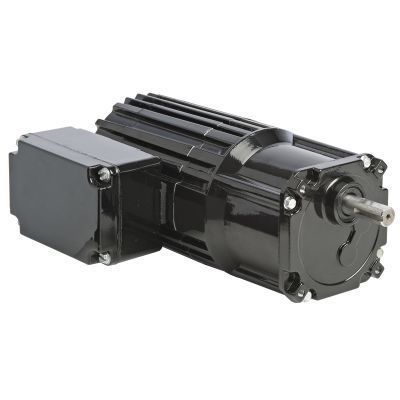

Мотор-редуктор AC Model 1451

монофазовыйс прямыми зубьямис винтовой зубчатой передачей

Продукт
Модель 1451 — метрическая серия 34R-Z, электропривод-редуктор переменного тока с параллельным валом, обеспечивающий 50 Вт мощности для компактных однопфазных промышленных приводов. Дистрибьюторы, блоки управления и аксессуары доступны для этой модели.

Технические характеристики
Скорость (rpm): 233
Номинальный момент (Nm): 1.4
Номинальный момент (lb-in): 12
Мощность (Вт): 50
Мощность (HP): 1/15
Напряжение: 230 V
Гц: 50
Фазы: 1
Ток (A): 0.5
Передаточное число: 6
Радиальная нагрузка (N): 450
Радиальная нагрузка (lbs): 100
Длина XH (mm): 194
Длина XH (inch): 7.64
Вес (kg): 4.5
Вес (lbs): 10.1
Схема подключения: 07410021
Номер детали конденсатора: 49401068
Тип изделия: 34R4BFCI-Z2
HPDecimal: 0.0667

Стандартные характеристики

• Метрические монтажные резьбы и метрические размеры приводного вала.
• Полностью закрытый корпус, степень защиты IP20.
• Вентиляторное охлаждение для поддержания выходной мощности.
• Класс изоляции B, эксплуатируемый в пределах класса A для продления срока службы обмоток и смазки.
• Алюминиевое центральное кольцо и торцевые щитки для высокой тепловой эффективности и малого веса.
• Невентилируемый корпус редуктора.
• Промышленные лабиринтные/губчатые уплотнения на валу двигателя и выходном валу.
• Игольчатые подшипники во всех опорах для увеличения радиальной грузоподъемности и долгого срока службы.
• Передача постоянно смазана полутекучей смазкой.
• Широкое усиленное термопластичное головное шевронное зубчатое колесо для тихой работы и закалённые стальные цилиндрические зубчатые передачи на последующих ступенях для высокого крутящего момента и долговечности.
• Геликоидальный пиньон точно обработан на валу двигателя для максимальной прочности и минимального шума.

Опциональные аксессуары

• Комплект L‑кронштейна для редукторов 34R-Z [модель 0980]
• Комплект литой клеммной коробки для двигателей и редукторов 33A, 34R, 42A, 42R и 48R [модель 0984]
• Ди_CAST метрический комплект клеммной коробки с клеммной колодкой для 33A, 34R, 42A, 42R и 48R [модель 1984]
• Конденсатор; пластиковый корпус; 5.0 MFD / 400V [поз. 49401068]
• Большой литой комплект клеммной коробки для 34R, 42R, 48R, 42R-FX, стандартных двигателей и редукторов 33A, 42A [модель 0986]

CAD / Чертежи / Подключение / Безопасность

• Чертежи CAD доступны: PDF, DWG, STEP (файлы, специфичные для продукта, для Модели 1451)
• Электрическая схема доступна (ID схемы подключения: 07410021)
• Справочный лист безопасности материалов для соответствующих материалов

Технические данные

• Скорость: 233 rpm
• Номинальный момент: 1.4 Nm (12 lb-in)
• Мощность: 50 W (1/15 HP, HPDecimal 0.0667)
• Напряжение: 230 V, 50 Hz, однофазный
• Ток: 0.5 A
• Передаточное число: 6
• Радиальная нагрузочная способность: 450 N (100 lbs)
• Общая длина XH: 194 mm (7.64 in)
• Вес: 4.5 kg (10.1 lbs)
• Ссылка на схему подключения: 07410021
• Номер детали конденсатора: 49401068
• Тип изделия: 34R4BFCI-Z2
