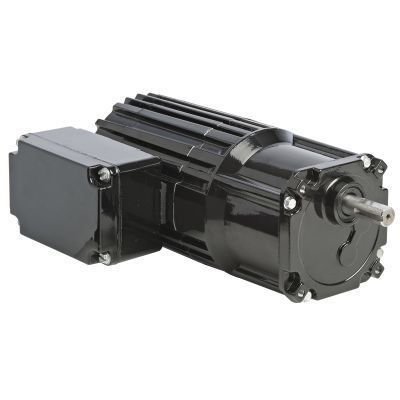

Мотор-редуктор AC Model 1449

монофазовыйс прямыми зубьямис винтовой зубчатой передачей

Продукт
Параллельный вал AC редуктор-двигатель Модель 1449, серия 34R-Z (Product Type: 34R4BFCI-Z4), однофазный, 230 V.

Характеристики (кратко)

• Скорость (об/мин): 7,8
• Номинальный крутящий момент: 11,3 Нм (100 lb-in)
• Мощность: 50 W (1/15 HP, HPDecimal 0.0667)
• Напряжение / Частота: 230 V, 50 Hz
• Фазы: однофазный (1)
• Ток: 0,5 A
• Передаточное число: 180
• Допустимая радиальная нагрузка: 555 N (125 lbs)
• Длина XH: 217 mm / 8,54 in
• Вес: 4,5 kg / 10,1 lbs
• Схема подключения: 07410021
• Номер детали конденсатора: 49401068

Стандартные характеристики

• Метрические монтажные резьбы и метрические размеры приводного вала для интеграции в метрические системы.
• Полностью закрытый корпус, степень защиты IP-20.
• Вентиляторное охлаждение двигателя для поддержания номинальной мощности.
• Изоляция класса B, эксплуатируемая в пределах класса A, для продления срока службы обмоток и смазки.
• Алюминиевое центральное кольцо и крышки для повышенной тепловой эффективности и уменьшения массы.
• Невентилируемый корпус редуктора для защиты зубчатых передач в промышленных условиях.
• Промышленные лабиринтные/губчатые уплотнения на валу двигателя и выходном валу.
• Игольчатые подшипники на всех ступенях для увеличения радиальной нагрузки.
• Постоянная смазка передач полужидкой смазкой для длительного срока службы и интервалов обслуживания.
• Широкая армированная термопластичная косозубая первичная шестерня для снижения шума; закалённые стальные прямозубые шестерни на последующих ступенях для высокого выходного крутящего момента.
• Косозубый пиньон, точно обработанный на валу двигателя для максимальной прочности и минимального шума.

Опциональные аксессуары

• Комплект L‑крепления для редукторов 34R-Z (модель 0980)
• Комплект литой клеммной коробки для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Комплект литой метрической клеммной коробки с клеммным блоком для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Конденсатор, пластмассовый корпус, 5,0 µF / 400 V (позиция 49401068)
• Большой комплект литой клеммной коробки для 34R, 42R, 48R, 42R-FX, 33A, 42A (модель 0986)

Доступные CAD / чертежи / схемы / документы по безопасности

• CAD-чертежи доступны в форматах PDF, DWG и STEP (модель 1449)
• Схема подключения доступна (Connection Diagram 07410021)
• Доступен паспорт безопасности

Технические спецификации

• Скорость (об/мин): 7,8
• Номинальный крутящий момент: 11,3 Нм (100 lb-in)
• Мощность: 50 W (1/15 HP, HPDecimal 0.0667)
• Напряжение / Частота: 230 V, 50 Hz
• Фазы: 1 (однофазный)
• Ток: 0,5 A
• Передаточное число: 180
• Допустимая радиальная нагрузка: 555 N (125 lbs)
• Длина XH: 217 mm / 8,54 in
• Вес: 4,5 kg / 10,1 lbs
• Схема подключения: 07410021
• Номер детали конденсатора: 49401068
• Product Type: 34R4BFCI-Z4
