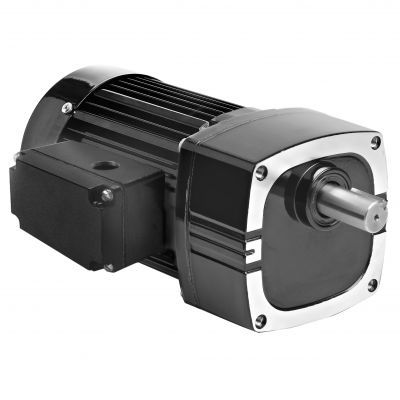

Мотор-редуктор AC Model 1680

монофазовыйс винтовой зубчатой передачейс параллельными валами

Продукт
Модель 1680 - метрическая серия 42R-E параллельный вал AC-редуктор, разработан для промышленных применений, требующих компактного метрического монтажа с умеренным моментом и скоростью.

Технические характеристики
Скорость (об/мин) : 140
Номинальный момент (Nm) : 5,6
Номинальный момент (lb-in) : 50
Мощность (Вт) : 100
Мощность (HP) : 1/7.5
Вольтаж : 230 V
Гц : 50
Фаз : 1
Ток (A) : 0,78
Передаточное отношение : 10
Радиальная нагрузка (N) : 1300
Радиальная нагрузка (lbs) : 300
Длина XH (mm) : 231
Длина XH (inch) : 9.08
Вес (kg) : 6,8
Вес (lbs) : 15,3
Схема подключения : 07410021
Номер детали конденсатора : 49401154
Тип продукта : 42R5BFCI-E2
Десятичный HP : 0.1333

Стандартные характеристики

• Метрическая резьба крепления и метрические размеры приводного вала.
• Невентилируемый корпус редуктора.
• Промышленные лабиринтные/губчатые сальники на валу двигателя и выходном валу.
• Игольчатые подшипники по всей конструкции для повышения радиальной грузоподъемности и срока службы.
• Постоянная смазка зубчатых передач полутекучей смазкой для длительного срока службы.
• Избирательно закалённые косозубые передачи для низкого уровня шума и высокого соотношения мощности к объему.

CAD, электрические схемы и документы по безопасности (доступны)

• CAD-чертежи — PDF, DWG, STEP (список CAD-ресурсов, специфичных для модели 1680)
• Схема электропроводки — PDF (ссылка на схему подключения 07410021)
• Материалы по технике безопасности — PDF (перечислен паспорт безопасности Imperial Oil)

Опциональные аксессуары

• Кронштейн L для редукторов E, F и FX (модель 0969)
• Набор литой клеммной коробки для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Монтажный комплект L для метрических редукторов типа E/F (модель 1969)
• Метрический литой комплект клеммной коробки с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Конденсатор; пластмассовый корпус; 7.5MFD 370V (поз. 49401154)
• Большой литой комплект клеммной коробки для 34R, 42R, 48R, 42R-FX, 33A, 42A складских двигателей и редукторов (модель 0986)

Примечания
Все указанные спецификации относятся конкретно к модели 1680. Веб-цена не включает налоги, доставку и сборы за обработку.

Технические характеристики (свод)

• Скорость: 140 rpm
• Номинальный момент: 5,6 Nm (50 lb-in)
• Мощность: 100 W (0.1333 HP / 1/7.5 HP)
• Напряжение: 230 V, 50 Hz, однофазный
• Ток: 0,78 A
• Передаточное отношение: 10
• Радиальная грузоподъемность: 1300 N (300 lbs)
• Общая длина (XH): 231 mm / 9.08 in
• Вес: 6,8 kg / 15,3 lbs
• Ссылка на схему подключения: 07410021
• Номер детали конденсатора: 49401154
• Тип продукта: 42R5BFCI-E2
