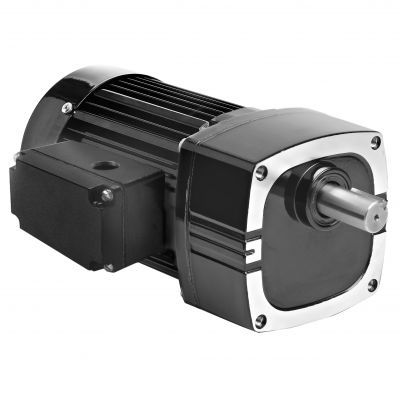

Мотор-редуктор AC Model 1683

монофазовыйс винтовой зубчатой передачейс параллельными валами

Обзор продукта
Модель 1683 из серии Metric 42R-E — это редуктор-двигатель с параллельным валом для переменного тока, разработанный для метрического крепления и метрических размеров приводного вала. Узел оснащён невентилируемым корпусом редуктора, промышленными уплотнениями типа «губа» на валу двигателя и выходном валу, игольчатыми подшипниками по всей конструкции и постоянно смазываемыми шестернями с полужидкой смазкой, а также выборочно закалёнными косозубыми шестернями для тихой работы и высокого отношения мощности к габаритам.

Чертежи CAD / Загрузки

• PDF (CAD-чертёж / информация о продукте)
• DWG (CAD-чертёж)
• STEP (3D-модель)

Схемы подключения и безопасность

• Доступна схема подключения (ссылка: wiring diagram 07410021)
• Доступна паспорт безопасности (imperial oil safety)

Опциональные аксессуары

• Комплект L-кронштейна для редукторов E, F и FX (модель 0969)
• Комплект литого корпуса клеммной коробки для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Монтажный комплект L-Bracket для метрических редукторов типа E/F (модель 1969)
• Метрический литой комплект клеммной коробки с клеммным блоком для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Конденсатор; пластиковый корпус; 7.5MFD 370V (арт. 49401154)
• Большой литой комплект клеммной коробки для складских двигателей и редукторов 34R, 42R, 48R, 42R-FX, 33A, 42A (модель 0986)

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ

• Метрические монтажные резьбы и метрические размеры приводного вала
• Невентилируемый корпус редуктора
• Промышленные губчатые уплотнения на валах двигателя и выхода
• Игольчатые подшипники по всей конструкции для увеличенной радиальной несущей способности и длительного срока службы
• Постоянно смазываемые шестерни с полужидкой смазкой для длительного срока службы
• Выборочно закалённые косозубые шестерни для низкого уровня шума и высокого отношения мощности к габаритам

Технические характеристики

• Скорость (rpm): 47
• Номинальный момент (Nm): 16.7
• Номинальный момент (lb-in): 148
• Мощность (W): 100
• Мощность (HP): 1/7.5
• Вольт: 230
• Гц: 50
• Фазы: 1
• Амперы: 0.78
• Передаточное число: 30
• Радиальная нагрузка (N): 1300
• Радиальная нагрузка (lbs): 300
• Длина XH (mm): 231
• Длина XH (inch): 9.08
• Вес (kg): 6.8
• Вес (lbs): 15.3
• Схема подключения: 07410021
• Номер детали конденсатора: 49401154
• Тип продукта: 42R5BFCI-E3
• HP десятичный: 0.1333
