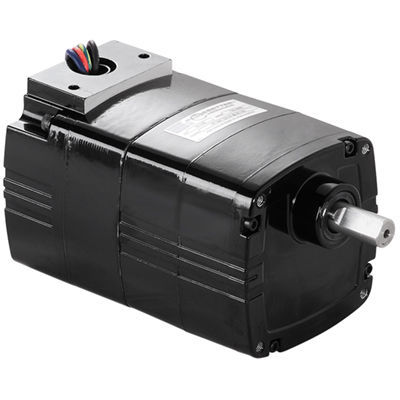

Мотор-редуктор AC 1573

монофазовыйс прямыми зубьямис винтовой зубчатой передачей

Продукт
Параллельный вал AC редуктор-двигатель Модель 1573 серии Metric 30R‑D. Однофазный агрегат с метрическим креплением и метрическими размерами вала, предназначенный для применений с передаточным числом 30:1 и номинальной скоростью 47 об/мин при мощности 18 Вт.

Стандартные характеристики

• Метрическая резьба крепления и метрические размеры ведущего вала
• Полностью закрытый, невентилируемый корпус, степень защиты IP-20
• Система изоляции класса B
• Алюминиевые крышки для улучшенной тепловой отдачи и сниженного веса
• Невентилируемый корпус редуктора
• Промышленные губчатые сальники на валу двигателя и выходном валу
• Игольчатые подшипники на всех ступенях для повышенной радиальной грузоподъемности и длительного срока службы
• Шестерни с постоянной смазкой
• Усиленная термопластичная шестерня главного вала для снижения шума и закалённые стальные цилиндрические шестерни на последующих ступенях для высокого выходного крутящего момента
• Геликоидный шпон точно обработан на валу мотора для максимальной прочности и минимального шума

Ресурсы

• Чертежи CAD: PDF, DWG, STEP (доступны для модели 1573)
• Схема подключения: PDF (номер схемы подключения 07410021)
• Паспорта безопасности: PDF

Опциональные аксессуары

• Крепёж L-образный для метрических типов 30R, 33A, 30R-D, 24A-D, 24A-Z (model 1968)
• Коробка клеммная метрическая литая с клеммником для двигателей и редукторов 30R (model 1982)
• Конденсатор; пластиковый корпус; 1.3 µF / 450 V (изделие 49400091)
• L-образный комплект кронштейнов для двигателей 30R и 33A, редукторов 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z и 33A-Z (model 5968)
• Литая клеммная коробка для двигателей и редукторов 30R (model 5982)

Технические характеристики

• Скорость (rpm): 47
• Номинальный крутящий момент (Nm): 2.7
• Номинальный крутящий момент (lb-in): 24
• Мощность (W): 18
• Мощность (HP): 1/41
• HP (десятичный): 0.0243
• Напряжение (V): 230
• Частота (Hz): 50
• Фазы: 1
• Ток (A): 0.21
• Передаточное отношение: 30
• Радиальная нагрузка (N): 285
• Радиальная нагрузка (lbs): 65
• Длина XH (mm): 139.2
• Длина XH (inch): 5.5
• Вес (kg): 2.8
• Вес (lbs): 6.3
• Схема подключения: 07410021
• Номер детали конденсатора: 49400091
• Тип продукта: 30R2BECI-D3
