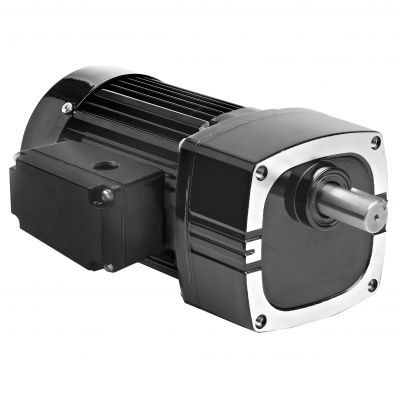

Мотор-редуктор AC Model 1671

монофазовыйс винтовой зубчатой передачейс параллельными валами

Обзор продукта
Модель 1671 — мотор-редуктор переменного тока с параллельным валом серии Metric 42R-E, разработанный для метрического монтажа и метрических размеров вала. Имеет непроветриваемый корпус редуктора и промышленные лопастные (lip) уплотнения для надёжной работы в промышленных условиях.

Серия
Серия Metric 42R-E — мотор-редуктор переменного тока с параллельным валом

Ключевые характеристики

• Скорость (об/мин): 4,7
• Номинальный момент: 35 Nm (310 lb-in)
• Мощность: 100 W (1/7,5 HP, десятичный HP 0,1333)
• Напряжение / частота: 230 V / 50 Hz
• Фазы: однофазный (1)
• Ток: 0,78 A
• Передаточное число: 300
• Допустимая радиальная нагрузка: 900 N (200 lbs)
• Длина XH: 231 mm (9,08 in)
• Вес: 6,8 kg (15,3 lbs)

Стандартные элементы

• Метрические монтажные резьбы и метрические размеры приводного вала
• Непроветриваемый (герметичный) корпус редуктора для защиты от загрязнений
• Промышленные лопастные уплотнения на валу двигателя и на выходном валу
• Игольчатые подшипники по всей конструкции для увеличения радиальной нагрузки и срока службы
• Постоянная смазка зубчатых передач полужидкой смазкой
• Селективно закалённые шевронные/косозубые шестерни для тихой работы и высокой удельной мощности

Опциональные аксессуары

• Крепёжный набор L-образного кронштейна для редукторов E, F и FX (модель 0969)
• Комплект литой клеммной коробки для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Монтажный набор L-образного кронштейна для метрических редукторов типа E/F (модель 1969)
• Литой метрический комплект клеммной коробки с клеммным блоком для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Конденсатор, пластиковый корпус, 7,5 MFD 370 V (позиция 49401154)
• Большой литой комплект клеммной коробки для 34R, 42R, 48R, 42R-FX, 33A, 42A (модель 0986)

Технические характеристики

• Модель: Model 1671
• Серия: Metric 42R-E
• Скорость (об/мин): 4,7
• Номинальный момент: 35 Nm (310 lb-in)
• Мощность: 100 W (1/7,5 HP, десятичный HP 0,1333)
• Напряжение: 230 V
• Частота: 50 Hz
• Фазы: однофазный (1)
• Ток (A): 0,78 A
• Передаточное число: 300
• Радиальная нагрузка: 900 N (200 lbs)
• Длина XH: 231 mm (9,08 in)
• Вес: 6,8 kg (15,3 lbs)
• Схема подключения: 07410021
• Номер детали конденсатора: 49401154
• Тип продукта: 42R5BFCI-E4
