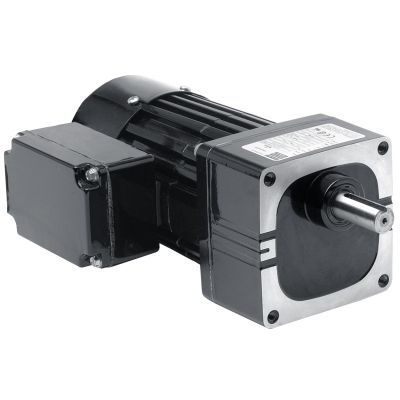

Мотор-редуктор AC 1481

монофазовыйс прямыми зубьямис винтовой зубчатой передачей

Продукт
Серия Metric 34R-W — AC-редуктор с параллельным валом, однофазный — Модель 1481. Предназначен для промышленной передачи мощности, где требуются компактные габариты, точная малая скорость и стабильный крутящий момент.

Технические характеристики

• Скорость: 69 rpm
• Номинальный момент: 6,0 Nm (53 lb-in)
• Мощность: 75 W (0,1 HP)
• Напряжение / Частота / Фаза: 230 V / 50 Hz / 1 фаза
• Ток: 0,60 A
• Передаточное число: 20,4
• Допустимая радиальная нагрузка: 290 N (65 lbs)
• Длина XH: 234 mm (9,2 in)
• Вес: 5,7 kg (12,8 lbs)
• Схема подключения: 07410021
• Номер детали конденсатора: 49401154
• Тип изделия: 34R6BFCI-W2

Стандартные характеристики

• Метрическая резьба для крепления и метрические размеры приводного вала
• Полностью закрытый корпус, IP-20
• Вентиляторное охлаждение для высокой выходной мощности
• Класс изоляции B, эксплуатируется в пределах класса A для продления срока службы обмоток и смазки
• Алюминиевое центральное кольцо и крышки для высокой тепловой эффективности и малого веса
• Невентилируемый корпус редуктора
• Промышленные лабиринтные/губчатые сальники на валу двигателя и выходном валу
• Игольчатые подшипники по всей конструкции для повышения радиальной грузоподъемности и длительного срока службы
• Постоянная смазка шестерен полужидкой смазкой
• Широкая усиленная термопластичная шевронная первичная шестерня и закалённые стальные прямозубые шестерни на последующих ступенях
• Шевронный пиньон, точно выполненный на валу двигателя для максимальной прочности и низкого шума

Дополнительные аксессуары

• Комплект L-скобы для редукторов W и WX (модель 0970)
• Комплект клеммной коробки из литья под давлением для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Монтажный комплект L-скобы для метрических редукторов типа W (модель 1970)
• Комплект метрической клеммной коробки из литья с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Конденсатор, пластиковый корпус, 7,5 MFD 370V (поз. 49401154)
• Большой комплект клеммной коробки из литья под давлением для 34R, 42R, 48R, 42R-FX, 33A, 42A (модель 0986)

Области применения
Подходит для конвейеров, упаковочных машин, небольшого автоматизированного оборудования и других промышленных машин, требующих низкой скорости и стабильного крутящего момента. Компактная конструкция облегчает монтаж в узких пространствах.

Установка и обслуживание
См. схему подключения (07410021) для электрических соединений. Узел смазан постоянно; периодическая смазка шестерен не требуется. Обеспечьте надлежащую вентиляцию для вентиляторного охлаждения двигателя и соблюдайте допустимые радиальные нагрузки для сохранения ресурса подшипников.
