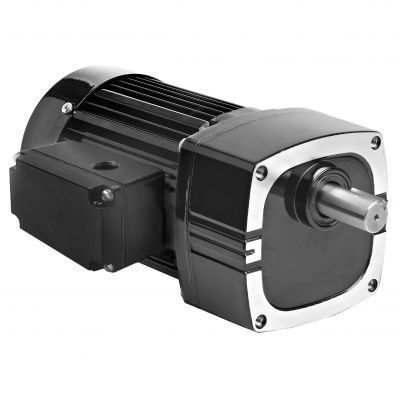

Мотор-редуктор AC Model 1679

монофазовыйс винтовой зубчатой передачейс параллельными валами

Продукт
Модель 1679 Метрическая серия 42R‑E Редуктор-двигатель переменного тока с параллельным валом

Обзор
Промышленный редуктор-двигатель с параллельным валом, рассчитанный на метрическое крепление и метрические размеры вала. Оснащён стандартными уплотнениями и подшипниками для непрерывной работы в станках и системах автоматизации. Доступны дилеры, запасные части и техническая документация.

Стандартные характеристики

• Метрическая резьба для крепления и метрические размеры приводного вала.
• Невентилируемый корпус редуктора.
• Промышленные лабиринтные/губчатые уплотнения на валу двигателя и выходном вале.
• Игольчатые подшипники по всей конструкции для увеличения радиальной грузоподъёмности и долгого срока службы.
• Постоянная смазка зубчатых передач полутекучей смазкой для увеличения интервалов обслуживания.
• Селективно закалённые косозубые шестерни для тихой работы и высокого отношение мощности к габаритам.

Опциональные аксессуары

• L‑кронштейн для редукторов E, F и FX (модель 0969)
• Набор литого клеммного бокса для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Монтажный комплект L‑кронштейна для метрических редукторов типа E/F (модель 1969)
• Литой клеммный бокс метрический с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Конденсатор, пластиковый корпус, 7.5 MFD 370 V (арт. 49401154)
• Большой литой клеммный бокс для складских двигателей/редукторов 34R, 42R, 48R, 42R‑FX, 33A, 42A (модель 0986)

Доступные загрузки
Доступны CAD‑чертежи (PDF, DWG, STEP). Схема подключения и паспорт безопасности доступны для загрузки.

Технические характеристики

• Скорость (rpm): 280
• Номинальный крутящий момент (Nm): 2.9
• Номинальный крутящий момент (lb‑in): 25
• Мощность (W): 100
• Мощность (HP): 1/7.5
• Напряжение (V): 230
• Частота (Hz): 50
• Фазы: 1
• Ток (A): 0.78
• Передаточное отношение: 5
• Радиальная нагрузка (N): 1300
• Радиальная нагрузка (lbs): 300
• Длина XH (mm): 231
• Длина XH (inch): 9.08
• Вес (kg): 6.8
• Вес (lbs): 15.3
• Схема подключения: 07410021
• Номер детали конденсатора: 49401154
• Тип продукта: 42R5BFCI-E1
• HP десятичный: 0.1333
