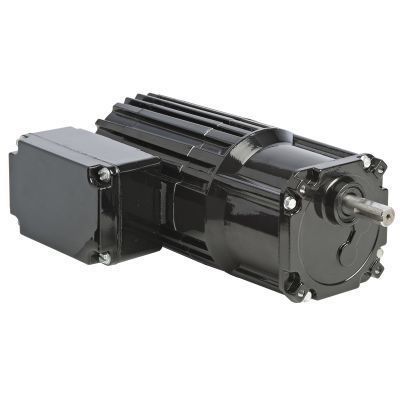

Мотор-редуктор AC 1455

монофазовыйс прямыми зубьямис винтовой зубчатой передачей

Обзор продукта
AC-редуктор с параллельным валом Модель 1455 Metric 34R-Z Series от Bodine Electric. Предназначен для метрического крепления и метрических размеров приводного вала; полностью закрытый корпус IP-20, принудительное воздушное охлаждение для высокой выходной мощности.

Стандартные характеристики

• Метрические монтажные резьбы и метрические размеры приводного вала.
• Полностью закрытый корпус, класс защиты IP-20.
• Охлаждение вентилятором для высокой выходной мощности.
• Изоляция класса B, эксплуатируемая в пределах классовых ограничений A, для увеличения срока службы обмоток и смазки.
• Алюминиевое центральное кольцо и торцевые крышки для высокой тепловой эффективности и малого веса.
• Невентилируемый корпус редуктора.
• Промышленные лабиринтные/губчатые уплотнения на валу двигателя и выходном валу.
• Игольчатые подшипники по всей линии для повышения радиальной грузоподъемности и долговечности.
• Шестерни с постоянной смазкой полутекучей смазкой для длительного срока службы.
• Широкая армированная термопластичная шевронная первичная шестерня для бесшумной работы и закалённые цилиндрические шестерни на последующих ступенях для высокого крутящего момента и долговечности.
• Шевронный шестерёнок, точно выполненный на валу двигателя для максимальной прочности и минимального шума.

Опциональные аксессуары

• Комплект L-образного кронштейна для редукторов 34R-Z (модель 0980).
• Комплект литой монтажной коробки для 33A, 34R, 42A, 42R и 48R двигателей и редукторов (модель 0984).
• Литой метрический комплект монтажной коробки с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984).
• Конденсатор; пластиковый корпус; 5.0 MFD / 400V (партия 49401068).
• Большой комплект литой монтажной коробки для стандартных двигателей и редукторов 34R, 42R, 48R, 42R-FX, 33A, 42A (модель 0986).

Доступные загрузки (о продукте)
CAD-чертежи в форматах PDF, DWG и STEP; электрическая схема (PDF); паспорта безопасности.

Таблица (технические характеристики)
Скорость (rpm): 23
Номинальный момент (Nm): 11.3
Номинальный момент (lb-in): 100
Мощность (Watts): 50
Мощность (HP): 1/15
Вольтаж: 230
Гц: 50
Фазы: 1
Амперы: 0.5
Передаточное отношение: 60
Радиальная нагрузка (N): 555
Радиальная нагрузка (lbs): 125
Длина XH (mm): 217
Длина XH (inch): 8.54
Вес (kg): 4.5
Вес (lbs): 10.1
Схема подключений: 07410021
Номер детали конденсатора: 49401068
Тип продукта: 34R4BFCI-Z3
HPDecimal: 0.0667
