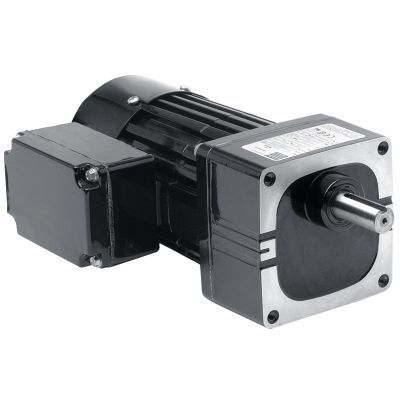

Мотор-редуктор AC Model 1484

монофазовыйс прямыми зубьямис винтовой зубчатой передачей

Обзор Дистрибьюторы, органы управления, электрические схемы для редукторного двигателя переменного тока с параллельными валами модели 1484 серии Metric 34R-W. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Скорость (об/мин): 21 Номинальный крутящий момент (Нм): 16,5 Номинальный крутящий момент (фунт-дюйм): 146 Мощность (Вт): 75 Мощность (л.с.): 1/10 Напряжение (В): 230 Частота (Гц): 50 Число фаз: 1 Сила тока (амперы): 0,60 Передаточное число: 65,5 Радиальная нагрузка (Н): 575 Радиальная нагрузка (фунты): 130 Длина XH (мм): 234 Длина XH (дюймы): 9,2 Вес (кг): 5,7 Вес (фунты): 12,8 Схема подключения: 07410021 Артикул конденсатора: 49401154 Тип изделия: 34R6BFCI-W3 HPDecimal: 0,1 Чертежи CAD

• Скачать PDF (чертеж изделия)
• Скачать DWG (чертеж изделия)
• Скачать STEP (чертеж изделия)

Схема подключения

• Схема подключения (артикул 07410021) доступна для скачивания в формате PDF

Паспорта безопасности

• Паспорт безопасности масла Imperial доступен для скачивания в формате PDF

Дополнительные аксессуары

• Комплект L-образных кронштейнов для мотор-редукторов серий W и WX [модель 0970]
• Комплект литых клеммных коробок для двигателей и мотор-редукторов серий 33A, 34R, 42A, 42R и 48R [модель 0984]
• Комплект для крепления с L-образными кронштейнами для редукторных двигателей метрического типа W [модель 1970]
• Комплект литой под давлением клеммной коробки метрического типа с клеммной колодкой для двигателей и мотор-редукторов серий 33A, 34R, 42A, 42R и 48R [модель 1984]
• Конденсатор; в пластиковом корпусе; 7,5 мФ, 370 В [Артикул 49401154]
• Комплект большой литой клеммной коробки для серийных двигателей и мотор-редукторов моделей 34R, 42R, 48R, 42R-FX, 33A, 42A серийных двигателей и мотор-редукторов [модель 0986]

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ

• Метрическая резьба крепления и метрические размеры приводного вала.
• Полностью закрытая конструкция с классом защиты IP-20.
• Вентиляторное охлаждение для обеспечения высокой выходной мощности.
• Система изоляции класса «B», работающая в пределах класса «A» для продления срока службы обмотки и смазочного материала.
• Алюминиевое центральное кольцо и торцевые щитки для высокой тепловой эффективности и малой массы.
• Невентилируемый редукторный корпус.
• Промышленные манжетные уплотнения на валах двигателя и выходном валу.
• Игольчатые подшипники по всей конструкции для повышенной радиальной нагрузочной способности и длительного срока службы.
• Редуктор с постоянной смазкой, в которой используется полужидкая смазка, обеспечивающая длительный срок службы.
• Широкая усиленная термопластиковая косозубая первичная шестерня для бесшумной работы и зубчатые колеса из закаленной стали на последующих ступенях для высокого выходного крутящего момента и длительного срока службы.
• Косозубая шестерня, точно нарезанная на валу двигателя, для максимальной прочности и минимального шума.

Характеристики / Технические данные

• Скорость (об/мин): 21
• Номинальный крутящий момент: 16,5 Нм / 146 фунт-дюймов
• Мощность: 75 Вт (0,1 л.с.)
• Напряжение: 230 В
• Частота: 50 Гц
• Фазы: 1
• Ток: 0,60 А
• Передаточное число: 65,5
• Радиальная нагрузка: 575 Н / 130 фунтов
• Длина XH: 234 мм (9,2 дюйма)
• Вес: 5,7 кг (12,8 фунтов)
• Ссылка на схему подключения: 07410021
• Артикул конденсатора: 49401154
• Тип изделия: 34R6BFCI-W3
