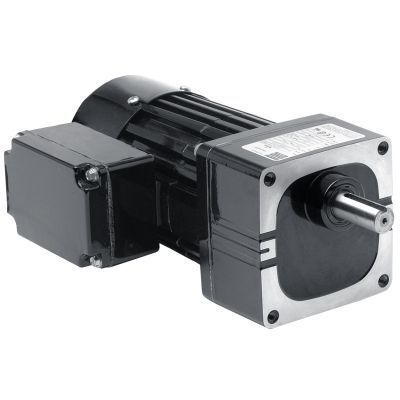

Мотор-редуктор AC Model 1478

монофазовыйс прямыми зубьямис винтовой зубчатой передачей

Обзор продукта
Модель 1478 Серия Metric 34R-W — AC-редуктор с параллельным валом, разработанный для промышленной передачи мощности. Однофазный блок 230 В, 50 Гц, 75 Вт с метрическим креплением и усиленным термопластичным косозубым основным зубчатым колесом для тихой работы и длительного срока службы.

Основные характеристики

• Скорость (rpm): 255
• Номинальный момент (Nm): 1,6
• Номинальный момент (lb-in): 14
• Мощность (Вт): 75
• Мощность (HP): 1/10
• Вольт: 230
• Гц: 50
• Фазы: 1
• Амперы: 0,60
• Передаточное число: 5,5
• Радиальная нагрузка (N): 290
• Радиальная нагрузка (lbs): 65
• Длина XH (mm): 234
• Длина XH (inch): 9,2
• Вес (kg): 5,7
• Вес (lbs): 12,8
• Схема подключения: 07410021
• Номер детали конденсатора: 49401154
• Тип продукта: 34R6BFCI-W2
• HPDecimal: 0.1

Стандартные функции

• Метрические монтажные резьбы и метрические размеры приводного вала.
• Полностью закрытый корпус, степень защиты IP-20.
• Охлаждение вентилятором для высокой выходной мощности.
• Система изоляции класса "B", эксплуатируемая в пределах класса "A" для продления срока службы обмоток и смазки.
• Алюминиевое центральное кольцо и торцевые щиты для высокой тепловой эффективности и малого веса.
• Невентилируемый корпус редуктора.
• Промышленные лабиринтные/губчатые уплотнения на валу двигателя и выходном валу.
• Игольчатые подшипники по всей конструкции для увеличения радиальной грузоподъемности и длительного срока службы.
• Постоянная смазка шестерен с использованием полутекучей смазки для длительного срока службы.
• Широкое усиленное термопластичное косозубое основное колесо для бесшумности и закаленные цилиндрические шестерни на последующих ступенях для высокого выходного крутящего момента и длительного срока службы.
• Косозубое шестерённое колесо точно изготовлено на валу двигателя для максимальной прочности и минимального шума.

Дополнительные аксессуары

• Комплект L-скобы для редукторов W и WX (модель 0970)
• Комплект литой клеммной коробки для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Монтажный комплект L-скобы для метрических редукторов типа W (модель 1970)
• Комплект литой метрической клеммной коробки с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Конденсатор; пластиковый корпус; 7.5MFD 370V (поз. 49401154)
• Большой комплект литой клеммной коробки для 34R, 42R, 48R, 42R-FX, 33A, 42A (модель 0986)

Наличие чертежей и документов
CAD-чертежи доступны в форматах PDF, DWG и STEP. Схема подключения и паспорт безопасности смазочного материала доступны для загрузки в формате PDF.
