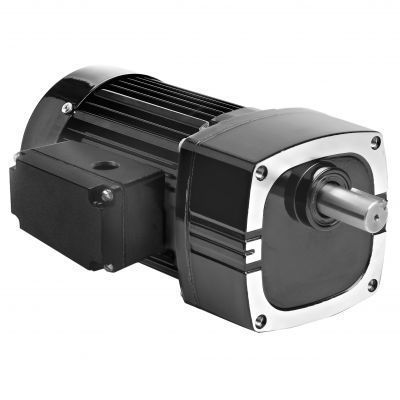

Мотор-редуктор AC 1680

монофазовыйс винтовой зубчатой передачейс параллельными валами

Продукт
Модель 1680 из серии Metric 42R-E — AC мотор‑редукторы с параллельным валом от Bodine Electric. Ниже приведены технические данные, стандартные характеристики и доступные опции для этой модели.

ХАРАКТЕРИСТИКИ
Скорость (rpm): 140
Номинальный крутящий момент (Nm): 5,6
Номинальный крутящий момент (lb-in): 50
Мощность (W): 100
Мощность (HP): 1/7.5
Напряжение: 230 В
Частота: 50 Гц
Фазы: 1
Ток: 0,78 A
Передаточное отношение: 10
Радиальная нагрузка (N): 1300
Радиальная нагрузка (lbs): 300
Длина XH (mm): 231
Длина XH (inch): 9,08
Вес (kg): 6,8
Вес (lbs): 15,3
Схема подключения: 07410021
Номер детали конденсатора: 49401154
Тип изделия: 42R5BFCI-E2
HP десятичное: 0,1333

Стандартные характеристики

• Метрическая резьба для крепления и метрические размеры приводного вала.
• Невентилируемый корпус редуктора.
• Промышленные лабиринтные/кавитационные уплотнения на валу двигателя и выходном валу.
• Игольчатые подшипники по всей конструкции для увеличения радиальной грузоподъёмности и длительного срока службы.
• Постоянная смазка зубчатых передач полутекучей смазкой для долгого срока службы.
• Выборочно закалённые косозубые передачи для низкого уровня шума и высокого соотношения выходной мощности к габаритам.

Опциональные аксессуары

• Кронштейн L для редукторов E, F и FX (модель 0969)
• Набор распределительной коробки из литья под давлением для двигателей и мотор‑редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Монтажный комплект L‑кронштейна для метрических редукторов типа E/F (модель 1969)
• Метрический набор распределительной коробки из литья под давлением с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Конденсатор; пластиковый корпус; 7.5MFD 370V (арт. 49401154)
• Большой набор распределительной коробки из литья под давлением для 34R, 42R, 48R, 42R‑FX, 33A, 42A серийных двигателей и мотор‑редукторов (модель 0986)

Документы (доступные типы)
Чертежи CAD (PDF, DWG, STEP доступны), Схема электрических соединений (PDF доступна), Паспорт безопасности (SDS) (PDF доступны).

Технические характеристики

• Модель: 1680
• Серия: Metric 42R-E
• Конфигурация: AC мотор‑редуктор с параллельным валом
• Скорость: 140 rpm
• Номинальный момент: 5,6 Nm (50 lb‑in)
• Мощность: 100 W (1/7.5 HP, 0,1333 HP десятичное)
• Напряжение / Частота: 230 V / 50 Hz
• Фаза: Однофазный
• Ток: 0,78 A
• Передаточное отношение: 10
• Радиальная грузоподъёмность: 1300 N (300 lbs)
• Общая длина XH: 231 mm (9,08 in)
• Вес: 6,8 kg (15,3 lbs)
• ID схемы подключения: 07410021
• Рекомендуемый конденсатор PN: 49401154
• Код типа продукта: 42R5BFCI-E2
