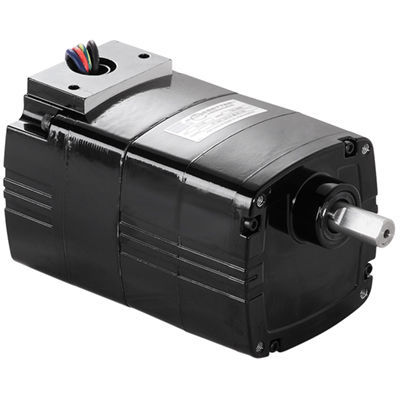

Мотор-редуктор AC Model 1571

монофазовыйс прямыми зубьямис винтовой зубчатой передачей

Продукт
АС-редуктор с параллельным валом Модель 1571, серия Metric 30R-D.

Обзор
Редуктор с параллельным валом, разработан для метрической резьбы крепления и метрических размеров приводного вала. Полностью закрытая, невентилируемая конструкция с изоляцией класса B и алюминиевыми торцовыми щитами для улучшенного отвода тепла. Промышленные уплотнения и игольчатые подшипники обеспечивают повышенную радиальную грузоподъемность и долговечность.

Технические характеристики

• Скорость (об/мин): 117
• Номинальный момент: 1,1 Нм (9,7 lb-in)
• Мощность: 18 W (0,0243 HP)
• Напряжение / Частота: 230 V / 50 Hz
• Фаза: Однофазный
• Ток: 0,21 A
• Передаточное число: 12
• Радиальная нагрузка: 285 N (65 lbs)
• Длина XH: 139,2 mm (5,5 in)
• Вес: 2,8 kg (6,3 lbs)
• Схема подключений: 07410021
• Номер детали конденсатора: 49400091
• Тип продукта: 30R2BECI-D3

Стандартные элементы

• Метрическая резьба крепления и метрические размеры приводного вала.
• Полностью закрытый, невентилируемый (IP-20).
• Изоляционная система класса B.
• Алюминиевые торцевые щиты для высокой тепловой эффективности и малого веса.
• Невентилируемый корпус редуктора.
• Промышленные губчатые уплотнения на валах двигателя и выхода.
• Игольчатые подшипники по всей конструкции для увеличенной радиальной грузоподъемности и длительного срока службы.
• Постоянная смазка шестерен.
• Усиленная термопластичная шевронная (или эвроличная) первичная шестерня для тихой работы и закалённые стальные прямозубые шестерни на последующих ступенях для высокого выходного момента.
• Шевронный шестерёнчатый штифт (или винтовой шпон) точно выполнен на валу двигателя для максимальной прочности и минимального шума.

Опциональные аксессуары

• Комплект L‑кронштейна для метрических типов 30R, 33A, 30R-D, 24A-D, 24A-Z (модель 1968)
• Литой метрический клеммный короб с клеммной колодкой для двигателей и редукторов 30R (модель 1982)
• Конденсатор; пластмассовый корпус; 1.3 MFD / 450 V (пункт 49400091)
• Комплект L‑кронштейна для двигателей 30R и 33A, редукторов 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z и 33A-Z (модель 5968)
• Литой клеммный короб для двигателей и редукторов 30R (модель 5982)

Загрузки
Доступны чертежи CAD (PDF, DWG, STEP). Доступна схема подключения. Доступны паспорта безопасности (SDS).

Технические данные

• Модель: Model 1571
• Серия: Metric 30R-D
• Скорость: 117 RPM
• Номинальный момент: 1,1 Нм (9,7 lb-in)
• Мощность: 18 W (1/41 HP, 0,0243 HPDecimal)
• Напряжение / Частота: 230 V / 50 Hz
• Фаза: Однофазный
• Ток: 0,21 A
• Передаточное число: 12
• Радиальная нагрузка: 285 N (65 lbs)
• Длина XH: 139,2 mm (5,5 in)
• Вес: 2,8 kg (6,3 lbs)
• Схема подключений: 07410021
• Номер детали конденсатора: 49400091
• Тип продукта: 30R2BECI-D3
