Цепной стропы Grade 100 QOF

4 точкииз сталииз сплава

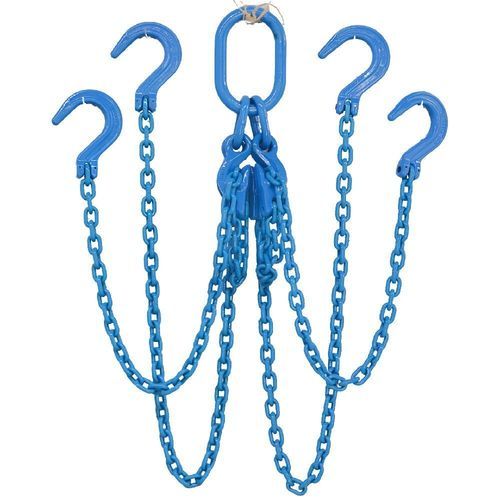

Введение Цепная стропа QOF класса 100 представляет собой четырехконечный подъемный узел, изготовленный из закаленной и отпущенной цепи и компонентов из легированной стали класса 100. Стропа оснащена четырехугольным удлиненным соединительным звеном в верхней части и четырьмя литыми крюками класса 100 в нижней части, что обеспечивает широкое отверстие крюка для подъема тяжелых грузов. По сравнению со стропами класса 80 конструкция класса 100 обеспечивает примерно на 25 % более высокий предел рабочей нагрузки при том же размере цепи. Каждый строп имеет постоянную маркировку с указанием серийного номера, размера цепи, класса, точной длины стропа и предела рабочей нагрузки, что обеспечивает полную прослеживаемость продукции. Основные характеристики

• Конфигурация цепной стропы с четырьмя ветвями (Q) для сбалансированной четырехточечной подъемной операции
• Четырехугольное удлиненное соединительное звено (O) в верхней части
• Литейные крюки класса 100 (F) в нижней части с большими проёмами горловины для негабаритных точек крепления
• Изготовлена из закалённой и отпущенной цепи и компонентов из легированной стали класса 100
• Предельно допустимая рабочая нагрузка (WLL) примерно на 25 % выше, чем у класса 80, при одинаковом размере цепи
• Имеет постоянную маркировку с указанием серийного номера, размером цепи, классом, точной длиной стропы и пределом рабочей нагрузки (WLL) для обеспечения прослеживаемости

Код конфигурации продукта

• Q = Четырехконечная конструкция
• O = Четырехконечный удлиненный соединительный звено
• F = Литейный крюк

Идентификация изделия

• Индивидуальный серийный номер
• Размер цепи
• Марка стали
• Точная длина стропа
• Предельно допустимая рабочая нагрузка (WLL)

Стандарты и качество Изготовлено в соответствии с требованиями стандартов EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 и ISO 3077 для подъёмных цепных строп класса 100. Коэффициент безопасности: 4:1. Перед отгрузкой каждая стропа проходит испытания на разрыв, визуальный осмотр, проверку размеров и проверку совместимости компонентов. Цепь соответствует требованиям EN 818 по усталостной прочности и выдерживает 20 000 циклов нагрузки при 1,5-кратной номинальной рабочей нагрузке (WLL). Каждый строп поставляется с индивидуальным серийным номером, идентификационной биркой, письменным сертификатом и полной документацией, обеспечивающей прослеживаемость. Области применения Подходит для подъема над головой, многоточечного подъема, перемещения тяжелого оборудования, монтажа стальных конструкций, литейных работ, установки сборных железобетонных конструкций, подъема на морских объектах и промышленных операций по перемещению грузов. Техническое обслуживание Перед каждым использованием проверяйте цепь на наличие удлинения, чрезмерного износа, трещин, коррозии, деформации литейных крюков, повреждений главных или соединительных звеньев, а также отсутствия идентификационных бирок. Выводите стропу из эксплуатации, если дефекты превышают применимые критерии проверки. Таблица параметров — метры (значения в тоннах) № позиции | Диаметр (мм) | 1 ветвь | 2 ветви (0°<α<45°) | 2 ветви (45°<α<60°) | 3 и 4 ветви (0°<α<45°) | 3 и 4 ветви (45°<α<60°) | Непрерывная стропа TPL81841004 | 4 мм | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 мм | 1,00 | 1,40 | 1,00 | 2,10 | 1,50 | 1,60 TPL81841006 | 6 мм | 1,40 | 1,96 | 1,40 | 2,94 | 2,10 | 2,24 TPL81841007 | 7 мм | 1,90 | 2,66 | 1,90 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 мм | 2,50 | 3,50 | 2,50 | 5,25 | 3,75 | 4,00 TPL818410010 | 10 мм | 4,00 | 5,60 | 4,00 | 8,40 | 6,00 | 6,40 TPL818410013 | 13 мм | 6,70 | 9,38 | 6,70 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 мм | 10,30 | 14,40 | 10,30 | 21,60 | 15,40 | 16,40 TPL818410018 | 18 мм | 12,50 | 17,50 | 12,50 | 26,20 | 18,75 | 20,00 TPL818410019 | 19 мм | 14,00 | 19,60 | 14,00 | 29,40 | 21,00 | 22,40 TPL818410020 | 20 мм | 16,00 | 22,40 | 16,00 | 33,60 | 24,00 | 25,60 TPL818410022 | 22 мм | 19,40 | 27,10 | 19,40 | 40,70 | 29,10 | 31,00 TPL818410026 | 26 мм | 26,50 | 37,10 | 26,50 | 55,60 | 39,70 | 42,40 TPL818410028 | 28 мм | 30,50 | 42,70 | 30,50 | 64,00 | 45,70 | 48,80 TPL818410030 | 30 мм | 35,50 | 49,70 | 35,50 | 74,50 | 53,20 | 56,80 TPL818410032 | 32 мм | 40,00 | 56,00 | 40,00 | 84,00 | 60,60 | 64,00 TPL818410036 | 36 мм | 50,00 | 70,00 | 50,00 | 105,00 | 75,00 | 80,00 TPL818410038 | 38 мм | 56,50 | 78,40 | 56,50 | 118,60 | 84,70 | 90,40 TPL818410040 | 40 мм | 62,50 | 87,50 | 62,50 | 131,20 | 93,70 | 100,00 TPL818410045 | 45 мм | 81,00 | 113,40 | 81,00 | 170,10 | 121,50 | 130,00 TPL818410050 | 50 мм | 98,00 | 137,20 | 98,00 | 205,80 | 147,00 | 157,00 Таблица размеров (значения в фунтах) Артикул | Диаметр (дюймы) | 1 ножка (90°) | 2 ножки (0°<α<45°) | 2 ножки (45°<α<60°) | 3 и 4 ножки (0°<α<45°) | 3 и 4 ножки (45°<α<60°) | Непрерывная стропа TPL81841004 | 5/32" | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 TPL81841005 | 3/16" | 2 205 | 2 205 | 2 205 | 2 205 | 4 409 | 4 409 TPL81841006 | 1/4" | 2 205 | 4 409 | 2 205 | 6 614 | 4 409 | 4 409 TPL81841007 | 9/32" | 4 409 | 6 614 | 4 409 | 8 819 | 6 614 | 6 614 TPL81841008 | 5/16" | 6 614 | 8 819 | 6 614 | 11 023 | 8 819 | 8 819 TPL81841010 | 3/8" | 8 819 | 13 228 | 8 819 | 17 637 | 13 228 | 13 228 TPL81841013 | 1/2" | 15 432 | 19 842 | 15 432 | 30 865 | 22 046 | 24 251 TPL81841016 | 5/8" | 22 046 | 30 865 | 22 046 | 48 502 | 33 069 | 35 274 TPL81841018 | 3/4" | 28 660 | 39 683 | 28 660 | 57 320 | 41 888 | 44 092 TPL81841019 | 3/4" | 30 865 | 44 092 | 30 865 | 63 934 | 46 297 | 48 502 TPL81841020 | 13/16" | 35 274 | 48 502 | 35 274 | 74 957 | 52 911 | 57 320 TPL81841022 | 7/8" | 41 888 | 59 525 | 41 888 | 90 390 | 63 934 | 68 343 TPL81841026 | 1" | 59 525 | 81 571 | 59 525 | 123 459 | 88 185 | 92 594 TPL81841028 | 1-1/8" | 68 343 | 94 798 | 68 343 | 141 096 | 101 412 | 108 026 TPL81841030 | 1-3/16" | 79 366 | 110 231 | 79 366 | 165 347 | 116 845 | 125 664 TPL81841032 | 1-1/4" | 88 185 | 123 459 | 88 185 | 185 188 | 134 482 | 141 096 TPL81841036 | 1-3/8 дюйма | 110 231 | 154 323 | 110 231 | 231 485 | 165 347 | 176 370 TPL81841038 | 1-1/2" | 125 664 | 171 960 | 125 664 | 262 350 | 187 393 | 198 416 TPL81841040 | 1-9/16" | 138 891 | 194 007 | 138 891 | 288 806 | 207 234 | 220 462 TPL81841045 | 1-3/4" | 178 574 | 249 122 | 178 574 | 374 786 | 268 964 | 286 601 TPL81841050 | 2" | 216 053 | 302 033 | 216 053 | 454 152 | 324 079 | 346 126 Характеристики / Технические данные

• Бренд: TOPONE CHAIN
• Торговое название (модель): Цепной строп класса 100 QOF
• Материал: Цепь и компоненты из закаленной и отпущенной легированной стали класса 100
• Верхнее крепление: Четырехугольное удлиненное соединительное звено (quad link)
• Нижние крепления: Четыре литые крюка класса 100 (с большим проходом горловины)
• Прослеживаемость: Индивидуальный серийный номер, идентификационная бирка, письменный сертификат, полная документация по прослеживаемости
• Коэффициент безопасности: 4:1
• Испытания: Прошла испытания на прочность, визуальный осмотр, проверку размеров; соответствует требованиям EN 818 по усталостной прочности (20 000 циклов при 1,5×WLL)
• Стандарты: EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Минимальный объем заказа (MOQ): 100 комплектов
• Упаковка: Картонная коробка + стальной поддон
• Области применения: Подъем над головой, многоточечный подъем, перемещение тяжелой техники, монтаж стальных конструкций, литейные работы, монтаж сборных железобетонных конструкций, подъем на морских платформах, промышленная погрузочно-разгрузочная деятельность
