Стропы с тросом

2 точкаиз сталииз гальванизированной стали

Обзор

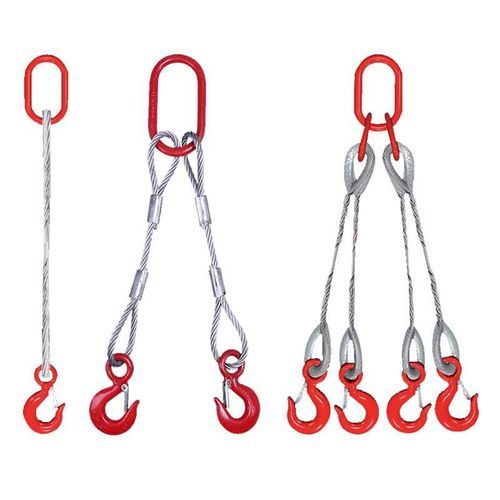

Строп из стального каната с двумя ветвями изготовлен из высокопрочного оцинкованного или брутто (bright) стального каната и состоит из двух ветвей, соединённых с основным звеном (master link). Варианты окончания включают мягкие петли, петли с втулкой (thimble), петли с фиксирующей обжимной втулкой (ferrule), ручные и механические сплайсы. Каждое изделие имеет индивидуальный серийный номер и маркировку с указанием диаметра каната, длины стропа и предельной рабочей нагрузки (WLL) для полной прослеживаемости.

Введение
Двухветвевой строп представляет собой подъёмную сборку, в которой две ветви каната соединены с мастер-звеньом и оснащены крюками, скобами или ушковыми фитингами в зависимости от требований. Изготовленный из высокопрочного стального каната, строп обеспечивает гибкость и высокую прочность на разрыв. Конфигурация с двумя ветвями распределяет нагрузку по двум точкам крепления, повышая устойчивость груза и снижая концентрацию напряжений при подъёме. Типичные применения: подъём машин, стальных конструкций, ж/б элементов, оффшорного оборудования, труб, сборных деталей и других тяжёлых грузов в строительстве, судостроении, портах, горной промышленности и на промышленных предприятиях.

Особенности продукта

• Высокопрочный оцинкованный или bright стальной канат
• Двухветвевое исполнение для сбалансированного распределения нагрузки
• Окончания: мягкая петля, петля с thimble, петля с обжимной втулкой, ручной или механический сплайс
• Возможна комплектация крюками, скобами, мастер-звеньями или индивидуальными наконечниками
• Индивидуальная серийная нумерация для полной прослеживаемости

Идентификация изделия

• Индивидуальный серийный номер
• Диаметр каната
• Конструкция каната
• Точная длина стропа
• Предельная рабочая нагрузка (WLL)

Параметр — Предельная рабочая нагрузка (WLL) для стропов из стального каната Ед.: тонны
На странице продукта приведена полная матрица WLL (единица: тонны) с значениями по номинальному диаметру каната (d мм) и конфигурациям стропов/подъёма (вертикальный подъём, чокер, корзина) и углам многоветвевых стропов. Примеры строк из таблицы WLL (репрезентативные значения):
Номинальный диаметр d (mm) | Вертикаль 90° | Чокер 90° | Корзина 90° | Две ветви 45° | Две ветви 60° | Две ветви 90° | Три/четыре ветви 45° | Три/четыре ветви 60° | Три/четыре ветви 90° | Вес (kg/m)
8 | 0.81 | 0.61 | 1.4 | 1.5 | 1.4 | 1.1 | 3 | 2.89 | 2.3 | 0.225
10 | 1.2 | 0.96 | 2.3 | 2.3 | 2.2 | 1.8 | 4.7 | 4.4 | 3.6 | 0.398
16 | 3.2 | 2.4 | 5.6 | 6 | 5.6 | 4.6 | 12 | 11.3 | 9.2 | 1.02
24 | 7.4 | 5.1 | 12.7 | 13.6 | 12.7 | 10.4 | 27.3 | 25.5 | 20.9 | 2.29
36 | 18.55 | 13.9 | 32.2 | 34.4 | 32.2 | 26.2 | 68.85 | 64.4 | 52.65 | 5.75
48 | 29.5 | 22.1 | 51.1 | 54.6 | 51.1 | 41.6 | 109.3 | 102.2 | 83.6 | 9.17
Примечание: полная матрица WLL для всех диаметров и конфигураций доступна на странице изделия.

Основной стальной канат (6×37+FC, 6×37+IWR)
Документация содержит таблицы прочности на разрыв и минимальной разрывной нагрузки для основных конструкций канатов и типов сердечника (NF, SF, IWR/IWS, FC) для номинальных диаметров от 5 мм, с классами прочности (1570–1960 MPa) и приблизительными массами (kg/100m). Предоставлены матрицы спецификаций и иллюстрации для разных конструкций.

Стандарты и производство

• Название: Two Leg Wire Rope Sling
• Минимальный объём заказа: 100 комплектов
• Упаковка: коробка + стальной поддон
• Производственные стандарты: ISO 7531, ISO 2408, ISO 4309, EN 13414-1, EN 12385, ASME B30.9, OSHA 1910.184, применимые требования Регламента ЕС по машинам; по запросу возможна сертификация ABS, BV, CCS, DNV, LR, NK, KR, RINA
• Испытания: минимальный коэффициент проектирования 4:1. Каждая стропа подвергается пробной нагрузке, визуальному осмотру, контрольным измерениям и поставляется с индивидуальным серийным номером, протоколом проверки и письменным сертификатом для прослеживаемости. Типовые испытания включают пробную нагрузку, испытание на усталость, статическое и разрывное испытание.
• Области применения: верхний подъём, двухточечный подъём, монтаж оборудования, обработка стальных конструкций, подъём ж/б элементов, судостроение, оффшор, портовые работы, горная промышленность, строительство и общая промышленная обработка грузов.
• Техобслуживание: проверять перед использованием на наличие оборванных проволок, коррозии, истирания, перегибов, смятия, «птичьей клетки», чрезмерного износа, повреждённых втулок или сплайсов, деформированных втулок (thimble), изношенных крюков или мастер-звеньев, а также отсутствие идентификационной бирки. Выводить из эксплуатации при превышении дефектами критериев списания согласно ISO 4309, EN 13414 или иным применимым стандартам.

Технические характеристики

• Материал: высокопрочный оцинкованный или bright стальной канат
• Конструкции каната: различные (6×37, 6×25Fi, 6×29Fi, 6×36WS и т.д.) с опциями сердечника FC, IWR/IWS, NF, SF
• Окончания: мягкие петли, петли с thimble, петли, зафиксированные обжимной втулкой, ручные и механические сплайсы; возможна комплектация крюками и скобами
• Маркировка: каждая стропа имеет постоянную маркировку с серийным номером, диаметром каната, конструкцией, длиной и WLL
• Коэффициент проектирования: минимум 4:1
• Поставка включает: идентификационную бирку, протокол проверки, письменный сертификат, документацию прослеживаемости
• Рекомендуемые применения: двухточечный подъём, монтаж оборудования, судостроение, оффшор, порты, горная промышленность, строительство
