Цепной стропы 80 DOSL

2 точкаиз сталииз сплава стали

Обзор продукта

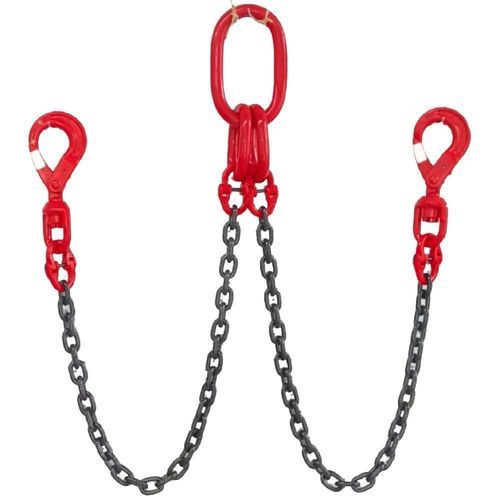

Цепной строп Grade 80 DOSL — это двухветвевое грузозахватное изделие, изготовленное из оцинкованной/травленой и закалённой легированной стали Grade 80 (цепь и комплектующие). Строп оснащён овальным основным звеном Grade 80 вверху и самозапирающимися крюками Grade 80 внизу для надёжного зацепления груза и повышения безопасности при подъёме. Каждый строп имеет постоянную идентификацию: серийный номер, размер цепи, класс, точную длину стропа и рабочую нагрузку (WLL) для полной прослеживаемости.

Код конфигурации

• D = Double Leg (двухветвевой)
• O = Oblong master link (овальное основное звено)
• SL = Self Locking Hook (самозапирающийся крюк)

Идентификация изделия

• Индивидуальный серийный номер
• Размер цепи
• Класс цепи (Grade 80)
• Точная длина стропа
• Рабочая нагрузка (WLL)

Типичные области применения

• Обработка тяжёлого оборудования
• Подъём строительных конструкций из стали
• Монтаж оборудования
• Строительные проекты
• Техническое обслуживание на рудниках
• Промышленная обработка материалов

Метрические данные (WLL в тоннах) — выбранные диаметры

• Диаметр 4 мм — 1 ветвь: 0,50 т; 2 ветви (0°–45°): 0,71 т; 2 ветви (45°–60°): 0,50 т; 3/4 ветви (0°–45°): 1,06 т; 3/4 ветви (45°–60°): 0,75 т; Непрерывный строп: 0,80 т
• Диаметр 8 мм — 1 ветвь: 2,00 т; 2 ветви (0°–45°): 2,80 т; 2 ветви (45°–60°): 2,00 т; 3/4 ветви (0°–45°): 4,25 т; 3/4 ветви (45°–60°): 3,00 т; Непрерывный строп: 3,15 т
• Диаметр 13 мм — 1 ветвь: 5,30 т; 2 ветви (0°–45°): 7,50 т; 2 ветви (45°–60°): 5,30 т; 3/4 ветви (0°–45°): 11,20 т; 3/4 ветви (45°–60°): 8,00 т; Непрерывный строп: 8,50 т
• Диаметр 20 мм — 1 ветвь: 12,50 т; 2 ветви (0°–45°): 17,00 т; 2 ветви (45°–60°): 12,50 т; 3/4 ветви (0°–45°): 26,20 т; 3/4 ветви (45°–60°): 18,70 т; Непрерывный строп: 20,00 т
• Диаметр 30 мм — 1 ветвь: 28,00 т; 2 ветви (0°–45°): 39,20 т; 2 ветви (45°–60°): 28,00 т; 3/4 ветви (0°–45°): 58,80 т; 3/4 ветви (45°–60°): 42,00 т; Непрерывный строп: 44,80 т
• Диаметр 50 мм — 1 ветвь: 78,50 т; 2 ветви (0°–45°): 109,90 т; 2 ветви (45°–60°): 78,50 т; 3/4 ветви (0°–45°): 164,80 т; 3/4 ветви (45°–60°): 117,70 т; Непрерывный строп: 125,60 т

Имперские данные (WLL в фунтах) — примерные строки
Коэффициент проектирования / Диаметр цепи / 1‑ветвевой строп / 2‑ветвевой строп (90°, 60°, 45°, 30°) / 3 & 4‑ветвевые стропы (60°, 45°, 30°)

• 7/32" — 1‑ветвь: 2,100 lb; 2‑ветви: 3,600 lb; скорр.: 3,000 lb; 3/4‑ветви: 5,500 lb; пример: 4,400–3,200 lb
• 1/2" — 1‑ветвь: 12,000 lb; 2‑ветви: 20,800 lb; скорр.: 17,000 lb; 3/4‑ветви: 31,200 lb; пример: 25,500–18,000 lb
• 1" — 1‑ветвь: 47,700 lb; 2‑ветви: 82,600 lb; скорр.: 67,400 lb; 3/4‑ветви: 123,900 lb; пример: 101,200–71,500 lb

Примечания к таблицам

• Непрерывный строп: WLL для бесконечной конфигурации стропа.
• Углы: a = угол между ветвью стропа и вертикалью. Типичные диапазоны: 0°–45° и 45°–60°. Меньшие углы подъёма увеличивают натяжение ветвей и снижают грузоподъёмность.
• Коэффициент: множители, используемые для расчёта WLL для различных конфигураций и углов; при расчётах руководствоваться инженерными рекомендациями.

Нормы и испытания
Изготовлено из цепи и компонентов из закалённой легированной стали Grade 80 в соответствии с EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 и ISO 3077. Поставляется с письменной сертификацией. Минимальный коэффициент проектирования 4:1. Каждый строп проходит испытание на прочность, визуальный осмотр, контроль размеров и проверку совместимости компонентов. Цепь соответствует требованиям по усталости EN 818 и выдерживает 20 000 циклов при 1,5×WLL. Каждый строп поставляется с индивидуальным серийным номером, идентификационной биркой и полными записями о прослеживаемости.
