Цепной стропы Grade 80 TOSL

3 точкииз сплава стали

Обзор

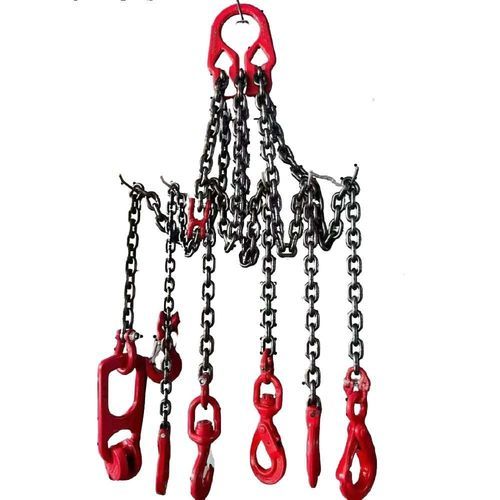

Цепной строп класса 80 TOSL — трёхветвевой подъемный узел, изготовленный из термоупрочнённой цепи и компонентов из легированной стали класса 80. Строп оснащён сверху четырёх-облонговым (четверным) главным звеном и снизу самозапирающимися крюками класса 80. Конфигурация с тремя ветвями обеспечивает лучшую устойчивость груза по сравнению с одно- и двухветвевыми стропами и применяется при подъёме машин, строительных конструкций из стали, сборного бетона, изготовленных деталей и других несимметричных грузов. Самозапирающиеся крюки автоматически фиксируются под нагрузкой, что снижает риск случайного отщёлкивания в процессе подъёма.

Код конфигурации продукта

• T = Трёхветвевой
• O = Четверное облонговое главное звено
• SL = Самозапирающийся крюк

Идентификация продукта
Каждый строп имеет постоянную маркировку и сопровождается сопроводительной документацией для прослеживаемости:

• Индивидуальный серийный номер
• Размер цепи
• Класс цепи
• Точная длина стропа
• Рабочая нагрузочная граница (WLL)

Типичные области применения

• Обработка тяжёлой техники
• Подъём конструкционной стали
• Монтаж сборного бетона
• Установка оборудования
• Техническое обслуживание в горнодобывающей отрасли
• Промышленная погрузо-разгрузочная работа

Параметр — Метрическая таблица (все значения в метрических тоннах)
Диаметр цепи (мм) | 1 ветвь (т) | 2 ветви (a между 0° и 45°) (т) | 2 ветви (a между 45° и 60°) (т) | 3 и 4 ветви (a между 0° и 45°) (т) | 3 и 4 ветви (a между 45° и 60°) (т) | Непрерывный строп (т)
Строки коэффициентов: коэффициент 1,0 (a между 0° и 45°), коэффициент 1,4 (a между 45° и 60°) для 2-ветвей; коэффициенты 1,0 и 2,1 для 3 и 4 ветвей; коэффициент непрерывного стропа 1,6 показан.
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80

Параметр — Таблица в футах (WLL в фунтах)
Коэффициент проектирования 4:1 — значения показывают максимальную WLL в фунтах по диаметру цепи и конфигурации стропа. Столбцы: диаметр цепи (дюймы) | 1-ветвевой строп (lbs) | 2-ветвевой строп 60° (lbs) | 2-ветвевой строп 45° (lbs) | 2-ветвевой строп 30° (lbs) | 3&4-ветвевой строп 60° (lbs) | 3&4-ветвевой строп 45° (lbs) | 3&4-ветвевой строп 30° (lbs)
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Примечания
Угол a измеряется от вертикали (используются диапазоны a между 0° и 45° и между 45° и 60°). Коэффициенты нагрузки зависят от конфигурации стропа и угла и применяются при расчёте WLL. Все значения в метрической таблице приведены в метрических тоннах; значения в футовой таблице — в фунтах. Меньшие углы подъёма (измеряемые от горизонтали) увеличивают напряжение в каждой ветви и уменьшают общую грузоподъёмность.

Стандарты и упаковка
Наименование: Grade 80 TOSL Chain Sling – Triple Leg w/ Quad Oblong Master Link on Top and Self Locking Hooks on Bottom
MOQ: 100 Sets
Упаковка: Картон + стальная поддонная паллета

Характеристики / Технические спецификации

• Модель / Серия: TOSL
• Класс цепи: Легированная сталь класса 80 (закалённая и отпущенная)
• Конфигурация: Трёхветвевой цепной строп
• Верхняя арматура: Четверное облонговое главное звено
• Нижние арматуры: Самозапирающиеся крюки класса 80
• Идентификация: Индивидуальный серийный номер, размер цепи, класс цепи, точная длина стропа, WLL
• Поставка: Поставка с письменным сертификатом; компоненты подобраны для совместимости с классом 80
• Типичные области применения: Тяжёлая техника, конструкционная сталь, сборный бетон, монтаж оборудования, обслуживание в горнодобывающей отрасли, промышленная погрузо-разгрузочная работа
• MOQ: 100 sets
• Упаковка: Картон плюс стальная поддонная паллета
