Цепной стропы Grade 80 QOSL

4 точкииз сталииз предварительно подготовленного бетона

Обзор продукта

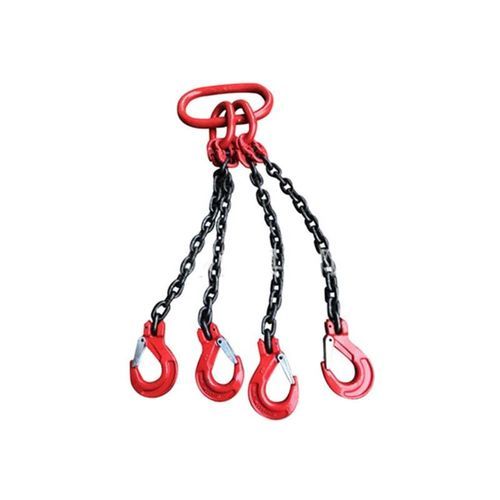

Цепной строп Grade 80 QOSL представляет собой четырёхветвевую строповую сборку, изготовленную из закалённой и отпущенной цепи и комплектующих из легированной стали Grade 80. Строп оснащён сверху четырёхоблонговым главным звеном и снизу самозапирающимися крюками Grade 80, подходит для тяжёлых подъёмных работ, требующих надёжного захвата и нескольких точек подъёма.

Самозапирающиеся крюки автоматически запираются при приложении нагрузки и остаются закрытыми во время подъёма, снижая риск случайного отстыковывания. Конфигурация QOSL широко применяется на стройплощадках, в цехах металлоконструкций, в горнодобывающей отрасли, при обработке сборного железобетона и при монтаже тяжёлого оборудования.

Код конфигурации изделия

• Q = Четырёхветвевой (Quad Leg)
• O = Четырёхоблонговое главное звено (Quad Oblong Master Link)
• SL = Самозапирающийся крюк (Self Locking Hook)

Идентификация изделия

• Индивидуальный серийный номер (на каждую стропу)
• Размер цепи (диаметр в мм)
• Класс цепи (Grade 80)
• Точная длина стропы
• Рабочая грузоподъёмность (WLL)

Типичные области применения

• Обращение с тяжёлой техникой
• Подъём строительных стальных конструкций
• Монтаж сборного железобетона
• Техническое обслуживание в горной промышленности
• Транспортировка офшорных модулей
• Промышленная обработка материалов

Параметры - таблица на метр (значения WLL в метрических тоннах)
Столбцы: Диаметр (мм) | 1-ветвь (т) | 2-ветви 0°<α<45° (т) | 2-ветви 45°<α<60° (т) | 3&4-ветви 0°<α<45° (т) | 3&4-ветви 45°<α<60° (т) | Непрерывная стропа (т)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2.0 | 2.8 | 2.0 | 4.25 | 3.0 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5.0
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8.0 | 8.5
16 | 8.0 | 11.2 | 8.0 | 17.0 | 11.8 | 12.5
18 | 10.0 | 14.0 | 10.0 | 21.0 | 15.0 | 16.0
19 | 11.2 | 16.0 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17.0 | 12.5 | 26.2 | 18.7 | 20.0
22 | 15.0 | 21.2 | 15.0 | 31.5 | 22.5 | 24.0
26 | 21.2 | 30.0 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25.0 | 33.5 | 25.0 | 52.5 | 37.5 | 40.0
30 | 28.0 | 39.2 | 28.0 | 58.8 | 42.0 | 44.8
32 | 31.5 | 45.0 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40.0 | 56.0 | 40.0 | 84.0 | 60.0 | 64.0
38 | 45.0 | 63.0 | 45.0 | 94.5 | 67.5 | 72.0
40 | 50.0 | 70.0 | 50.0 | 105.0 | 75.0 | 80.0
45 | 63.0 | 88.2 | 63.0 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Примечания к параметрам
Коэффициент проектирования: 4:1 (минимальная разрывная нагрузка должна быть как минимум в четыре раза больше WLL). В таблице приведены коэффициенты нагрузки и значения WLL для различных конфигураций строп и углов подъёма. Все значения приведены в метрических тоннах.
