Цепной стропы 80 DOF

2 точкаиз стали

Обзор продукта

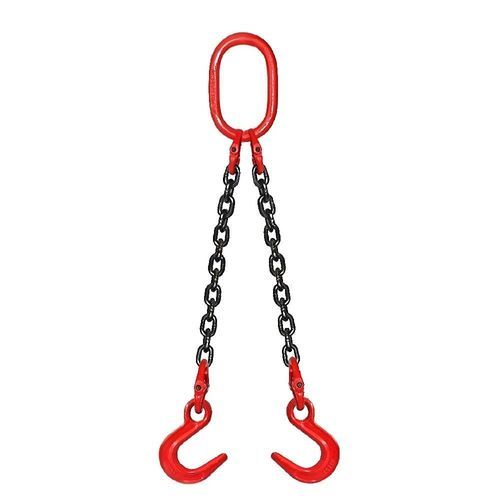

Цепной строп Grade 80 DOF — это двухветвевой подъемный узел, изготовленный из закаленной и отпущенной цепи и комплектующих из легированной стали Grade 80. Строп оснащен овальным (облонг) мастер-звеньем сверху и двумя литейными крюками снизу, что обеспечивает большой проем крюка для безопасного двухточечного подъема. Двухветвевой дизайн повышает устойчивость груза и обеспечивает равномерное распределение усилий, что делает его пригодным для тяжелых отливок, стальных конструкций, перемещения оборудования и промышленных подъемов. Каждый строп постоянно маркируется серийным номером, размером цепи, классом, точной длиной стропа и рабочим пределом нагрузки (WLL) для обеспечения полной трассируемости продукта.

Введение
Литейные крюки имеют особо широкое горловое отверстие для присоединения к большим подъемным ушам, отливкам, стальным конструкциям и крупногабаритным компонентам, которые не могут быть использованы со стандартными крюками стропа. Двухветвенная конфигурация равномерно распределяет подъемные силы между двумя точками крепления, улучшая устойчивость груза и эффективность обработки при сохранении коэффициента запаса прочности 4:1.

Код конфигурации продукта

• D = Двухветвевой
• O = Овальное мастер-звено
• F = Литейный крюк

Примечание: DOF, таким образом, обозначает двухветвевой цепной строп с овальным мастер-звеном вверху и двумя литейными крюками внизу.

Идентификация продукта

• Индивидуальный серийный номер
• Размер цепи
• Класс цепи
• Точная длина стропа
• Рабочий предел нагрузки (WLL)

Стандарты и испытания

• Стандарты производства: Изготовлено из закаленной и отпущенной цепи и комплектующих из легированной стали Grade 80 в соответствии с EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 и ISO 3077 для сборок цепных стропов Grade 80.
• Стандарты испытаний: Минимальный коэффициент проектирования 4:1. Каждый строп проходит статическое и при необходимости динамическое испытание, визуальный осмотр, проверку размеров и совместимости компонентов перед отправкой. Цепь соответствует требованиям по усталости EN 818 и выдерживает 20 000 циклов при 1,5 × WLL. Каждый строп поставляется с индивидуальным серийным номером, идентификационной табличкой, письменным сертификатом и полными записями отслеживания.
• Области применения: Подвесные подъемы, двухточечные подъемы, тяжёлые отливки, строительная сталь, монтаж машин, литейные операции, горная обслуживание, производство оборудования и промышленная обработка материалов.
• Техническое обслуживание: Осматривайте перед каждым использованием на предмет удлинения цепи, чрезмерного износа, трещин, коррозии, деформации литейных крюков, повреждений мастер-звена или соединительных звеньев и отсутствия идентификационных бирок. Снимите строп с эксплуатации немедленно, если дефекты превышают применимые критерии осмотра.

Параметры (коэффициенты проектирования и примеры рабочих нагрузок)
Design Factor | 1-Leg Sling | 2-Leg Sling | 3-Leg & 4-Leg Slings
4:1 | (см. коэффициенты нагрузки ниже для углов и диаметров цепи)

Chain Diameter | 90 Degrees (Load Factor: 1) | 60 Degrees (Load Factor: 1.7) | 45 Degrees (Load Factor: 1.4) | 30 Degrees (Load Factor: 1) | 60 Degrees (3-leg/4-leg Load Factor: 2.6) | 45 Degrees (2.1) | 30 Degrees (1.45)
7/32″ | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32″ | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16″ | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8″ | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2″ | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8″ | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4″ | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8″ | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1″ | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4″ | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Упаковка и MOQ
MOQ: 100 комплектов
Упаковка: картонная коробка + стальная поддонная тара

Дополнительные примечания
Серийный номер на идентификационной бирке соответствует письменному сертификату и записи заказа, обеспечивая полную трассируемость продукции на протяжении всего срока службы.

Технические характеристики

• Модель / Серия: DOF
• Класс цепи: Grade 80 легированная сталь, закаленная и отпущенная
• Коэффициент проектирования: 4:1
• Верхняя арматура: овальное мастер-звено (Grade 80)
• Нижняя арматура: два литейных крюка (Grade 80) с особо широкой горловой частью
• Идентификация: индивидуальный серийный номер; размер цепи; класс цепи; точная длина стропа; рабочий предел нагрузки (WLL)
• Стандарты производства: EN 818-2; EN 1677-1; EN 1677-2; EN 1677-4; ASME B30.9; OSHA 1910.184; AS 2321; ISO 3077
• Испытания: прошел испытания на прочность; соответствует требованиям по усталости EN 818; выдерживает 20 000 циклов при 1,5×WLL
• Применение: подвесной подъем, двухточечный подъем, литейные работы, тяжелые отливки, строительная сталь, обслуживание и монтаж оборудования
• MOQ & Упаковка: 100 комплектов; картон + стальная паллета
