Цепной стропы Grade 100 TOG

3 точкииз сталииз сплава

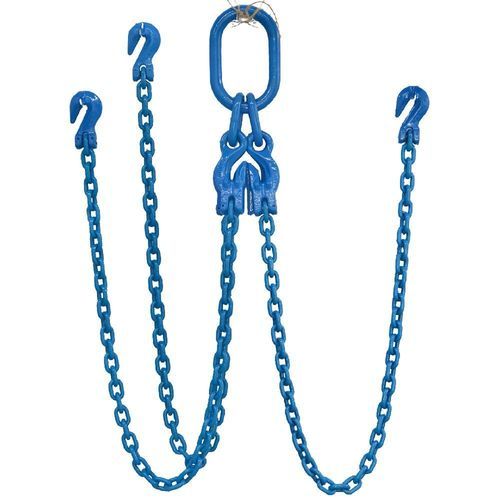

Введение Цепная стропа класса 100 TOG представляет собой подъемный узел с тремя отводами, изготовленный из закаленной и отпущенной цепи из легированной стали класса 100 и соответствующих компонентов. Строп оснащён четырёхугольным удлинённым соединительным звеном в верхней части и тремя захватными крюками класса 100 в нижней части, что делает его пригодным для тяжёлых подъёмных работ, требующих регулируемой длины цепи и сбалансированного трёхточечного распределения нагрузки. Обзор Тип стропа: трёхцепной (TOG) Индивидуальный серийный номер: Каждый строп имеет постоянную маркировку серийным номером для обеспечения прослеживаемости. Размер и класс цепи: Изготовлен из цепи и компонентов из легированной стали класса 100. Точная длина стропа: Поставляется с точной маркировкой длины стропа. Предельно допустимая рабочая нагрузка: Указана на стропе; цепь класса 100 обеспечивает примерно на 25 % более высокую предельно допустимую рабочую нагрузку по сравнению с цепью класса 80 при одинаковом размере цепи. Сведения о продукте

• Класс: цепь и компоненты из легированной стали класса 100.
• Верхняя сборка: узел с четырёхсторонним продолговатым соединительным звеном.
• Нижние крепления: три захватных крюка класса 100, обеспечивающие регулируемую длину цепи и гибкий трёхточечный подъём.
• Коэффициент безопасности: минимальный коэффициент безопасности 4:1.
• Идентификация: каждая стропа имеет постоянную бирку с индивидуальным серийным номером, размером цепи, классом цепи, точной длиной стропы и предельной рабочей нагрузкой (WLL).

Код конфигурации изделия

• T = Трёхногая конструкция
• O = Четырёхстороннее продолговатое соединительное звено
• G = Захватывающий крюк

Идентификация изделия

• Индивидуальный серийный номер
• Размер цепи
• Класс цепи
• Точная длина стропы
• Предельно допустимая рабочая нагрузка (WLL)

Стандарты и производство

• Название: Цепная стропа класса 100 TOG — с тремя ветвями, четырехугольным главным звеном вверху и тремя захватными крюками внизу
• Минимальный объем заказа (MOQ): 100 комплектов
• Упаковка: картонная коробка + стальной поддон
• Производственные стандарты: изготовлено из цепи и компонентов из закаленной и отпущенной легированной стали класса 100 в соответствии со стандартами EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 и ISO 3077 для подъемных цепных строп класса 100.
• Стандарты испытаний: Минимальный расчётный коэффициент 4:1. Перед отгрузкой каждый подвесной комплект проходит испытание на разрыв, визуальный осмотр, проверку размеров и проверку совместимости компонентов. Цепь соответствует требованиям EN 818 по усталостной прочности и выдерживает 20 000 циклов нагрузки при 1,5-кратной максимальной рабочей нагрузке (WLL).
• Сопроводительная документация: Каждый строп поставляется с индивидуальным серийным номером, идентификационной биркой, письменным сертификатом и полной документацией, обеспечивающей прослеживаемость.
• Области применения: Подходит для подъема над головой, трехточечного подъема, перемещения тяжелой техники, монтажа стальных конструкций, установки оборудования, перемещения сборных железобетонных изделий, технического обслуживания горнодобывающих предприятий и операций по перемещению промышленных материалов.
• Техническое обслуживание: Перед каждым использованием следует проверять цепь на наличие удлинения, чрезмерного износа, трещин, коррозии, деформации захватного крюка, повреждений главных или соединительных звеньев, а также отсутствия идентификационных бирок. Вывести из эксплуатации, если дефекты превышают критерии проверки.

Таблица номинальных значений (предельные рабочие нагрузки в зависимости от конфигурации) Заголовки: Артикул, диаметр подъемной цепи (мм), 1 ветвь (тонн), 2 ветви 0°<α<45° (тонн), 2 отрезка 45°<α<60° (тонн), 3 и 4 отрезка 0°<α<45° (тонн), 3 и 4 отрезка 45°<α<60° (тонн), непрерывная стропа (тонн) TPL81841004, 4, 1, 1, 1, 1, 1, 1 TPL81841005, 5, 1, 1,4, 1, 2,1, 1,5, 1,6 TPL81841006, 6, 1,4, 1,96, 1,4, 2,94, 2,1, 2,24 TPL81841007, 7, 1,9, 2,66, 1,9, 3,99, 2,85, 3,04 TPL81841008, 8, 2,5, 3,5, 2,5, 5,25, 3,75, 4 TPL818410010, 10, 4, 5,6, 4, 8,4, 6, 6,4 TPL818410013, 13, 6,7, 9,38, 6,7, 14,07, 10,05, 10,72 TPL818410016, 16, 10,3, 14,4, 10,3, 21,6, 15,4, 16,4 TPL818410018, 18, 12,5, 17,5, 12,5, 26,2, 18,75, 20 TPL818410019, 19, 14, 19,6, 14, 29,4, 21, 22,4 TPL818410020, 20, 16, 22,4, 16, 33,6, 24, 25,6 TPL818410022, 22, 19,4, 27,1, 19,4, 40,7, 29,1, 31 TPL818410026, 26, 26,5, 37,1, 26,5, 55,6, 39,7, 42,4 TPL818410028, 28, 30,5, 42,7, 30,5, 64, 45,7, 48,8 TPL818410030, 30, 35,5, 49,7, 35,5, 74,5, 53,2, 56,8 TPL818410032, 32, 40, 56, 40, 84, 60,6, 64 TPL818410036, 36, 50, 70, 50, 105, 75, 80 TPL818410038, 38, 56,5, 78,4, 56,5, 118,6, 84,7, 90,4 TPL818410040, 40, 62,5, 87,5, 62,5, 131,2, 93,7, 100 TPL818410045, 45, 81, 113,4, 81, 170,1, 121,5, 130 TPL818410050, 50, 98, 137,2, 98, 205,8, 147, 156,8 Таблица длины (значения предельной рабочей нагрузки в фунтах в зависимости от конфигурации) Заголовки: Артикул, диаметр подъемной цепи (дюймы), 1 отвод (90°) (фунты), 2 отвода, коэффициент 1,4 (фунты), 2-х опорный, коэффициент 1,0 (фунты?), 3- и 4-опорный, коэффициент 2,1 (фунты), 3- и 4-опорный, коэффициент 1,5 (фунты), непрерывная стропа (фунты) TPL81841004, 5/32, 2 205, 2 205, 2 205, 2 205, 2 205, 2 205 TPL81841005, 3/16, 2 205, 2 205, 2 205, 4 409, 4 409, 4 409 TPL81841006, 1/4, 2 205, 4 409, 2 205, 6 614, 4 409, 4 409 TPL81841007, 9/32, 4 409, 6 614, 4 409, 8 819, 6 614, 6 614 TPL81841008, 5/16, 6 614, 8 819, 6 614, 11 023, 8 819, 8 819 TPL81841010, 3/8, 8 819, 13 228, 8 819, 17 637, 13 228, 13 228 TPL81841013, 1/2, 15 432, 19 842, 15 432, 30 865, 22 046, 24 251 TPL81841016, 5/8, 22 046, 30 865, 22 046, 48 502, 33 069, 35 274 TPL81841018, 3/4, 28 660, 39 683, 28 660, 57 320, 41 888, 44 092 TPL81841019, 3/4, 30 865, 44 092, 30 865, 63 934, 46 297, 48 502 TPL81841020, 13/16, 35 274, 48 502, 35 274, 74 957, 52 911, 57 320 TPL81841022, 7/8, 41 888, 59 525, 41 888, 90 390, 63 934, 68 343 TPL81841026, 1, 59 525, 81 571, 59 525, 123 459, 88 185, 92 594 TPL81841028, 1-1/8, 68 343, 94 798, 68 343, 141 096, 101 412, 108 026 TPL81841030, 1-3/16, 79 366, 110 231, 79 366, 165 347, 116 845, 125 664 TPL81841032, 1-1/4, 88 185, 123 459, 88 185, 185 188, 134 482, 141 096 TPL81841036, 1-3/8, 110 231, 154 323, 110 231, 231 485, 165 347, 176 370 TPL81841038, 1-1/2, 125 664, 171 960, 125 664, 262 350, 187 393, 198 416 TPL81841040, 1-9/16, 138 891, 194 007, 138 891, 288 806, 207 234, 220 462 TPL81841045, 1-3/4, 178 574, 249 122, 178 574, 374 786, 268 964, 286 601 TPL81841050, 2, 216 053, 302 033, 216 053, 454 152, 324 079, 346 126 Характеристики / Технические данные

• Тип изделия: Цепной строп TOG класса 100 (Конфигурация TOG: тройная цепь с четырехугольным удлинённым соединительным звеном вверху и тремя захватными крюками внизу)
• Материал: цепь из закаленной и отпущенной легированной стали класса 100 и компоненты класса 100
• Верхнее крепление: узел с четырехугольным удлинённым соединительным звеном
• Нижнее крепление: Три захватных крюка класса 100 (регулируемая длина за счёт включения отдельных звеньев цепи)
• Коэффициент прочности: 4:1
• Испытания на прочность: Каждый строп проходит испытания на прочность, визуальный осмотр и проверку размеров; цепь выдерживает 20 000 циклов при нагрузке 1,5×WLL в соответствии с требованиями к усталостной прочности стандарта EN 818
• Прослеживаемость: индивидуальный серийный номер, идентификационная бирка, письменный сертификат и запись в заказе на продажу
• Соответствие стандартам: EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Минимальный объем заказа (MOQ): 100 комплектов
• Упаковка: картонная коробка + стальной поддон
• Области применения: подъём над головой, трёхточечный подъём, перемещение тяжёлой техники, монтаж стальных конструкций, установка оборудования, перемещение сборных железобетонных изделий, техническое обслуживание горнодобывающего оборудования, промышленная погрузочно-разгрузочная деятельность
