Введение Цепной строп QOSL класса 100 представляет собой четырехконечный подъемный узел, изготовленный из закаленной и отпущенной цепи из легированной стали класса 100 и соответствующих компонентов. Стропа оснащена четырехугольным удлиненным главным звеном в верхней части и четырьмя самоблокирующимися предохранительными крюками класса 100 в нижней части, что обеспечивает надежное многоточечное крепление груза и повышенную безопасность при подъеме. По сравнению со стропами класса 80 конструкция класса 100 обеспечивает примерно на 25 % более высокий предел рабочей нагрузки при том же размере цепи. Каждый строп имеет постоянную маркировку, включающую серийный номер, размер цепи, класс, точную длину стропа и предел рабочей нагрузки, что обеспечивает полную прослеживаемость продукции. Основные характеристики

• Четырёхветвная конструкция для равномерного распределения нагрузки и превосходной стабильности груза.
• Четырёхветвная удлинённая соединительная ланка в верхней части для многоточечного крепления.
• Четыре самоблокирующихся (предохранительных) крюка класса 100 в нижней части для снижения риска случайного отсоединения.
• Изготовлена из закаленной и отпущенной легированной стали класса 100, что обеспечивает более высокий предел рабочей нагрузки по сравнению со сталью класса 80.
• Каждая стропа имеет постоянную маркировку с указанием индивидуального серийного номера, размера цепи, класса прочности, точной длины стропы и предела рабочей нагрузки для обеспечения отслеживаемости.
• Перед отгрузкой проходит испытания на разрывную нагрузку, визуальный осмотр и проверку размеров.

Код конфигурации изделия

• Q = Четырёхножка
• O = Четырёхножное удлинённое соединение с главным звеном
• SL = Самоблокирующийся (предохранительный) крюк

Идентификация изделия

• Индивидуальный серийный номер
• Размер цепи
• Класс цепи
• Точная длина стропа
• Предельно допустимая рабочая нагрузка (WLL)

Стандарты и испытания

• Стандарты производства: Изготовлено из цепи и компонентов из закаленной и отпущенной легированной стали класса 100 в соответствии с требованиями стандартов EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 и ISO 3077, предъявляемых к подъемным цепным стропам из сплава класса 100.
• Коэффициент безопасности: минимальный коэффициент безопасности 4:1.
• Испытания: перед отгрузкой каждый строп проходит испытание на разрыв, визуальный осмотр, проверку размеров и проверку совместимости компонентов. Цепь соответствует требованиям EN 818 по усталостной прочности и выдерживает 20 000 циклов нагрузки при 1,5-кратной номинальной рабочей нагрузке (WLL).
• Поставка: Каждый строп поставляется с индивидуальным серийным номером, идентификационной биркой, письменным сертификатом и полной документацией, обеспечивающей прослеживаемость.
• Области применения: Подходит для подъема над головой, многоточечного подъема, перемещения тяжелой техники, монтажа стальных конструкций, подъема на морских платформах, установки сборных железобетонных конструкций, проектов в области ветроэнергетики и промышленной погрузочно-разгрузочной деятельности.
• Техническое обслуживание: Перед каждым использованием необходимо проверять цепь на наличие удлинения, чрезмерного износа, трещин, коррозии, исправности самоблокирующегося крюка, деформации, повреждений главных или соединительных звеньев, а также отсутствия идентификационных бирок. Вывести из эксплуатации, если дефекты превышают критерии проверки.

Таблица параметров — метр Номер артикула | Диаметр подъёмной цепи | 1 ветвь | 2 ветви (0°<α<45°) | 2 ветви (45°<α<60°) | 3 и 4 ветви (0°<α<45°) | 3 и 4 ветви (45°<α<60°) | Непрерывная стропа TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,50 | 129,6 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 Таблица параметров — футы Номер позиции | Диаметр подъёмной цепи | 1 опора (90°) | 2 опоры (0° < α < 45°) | 2 опоры (45°<α<60°) | 3 и 4 опоры (0°<α<45°) | 3 и 4 опоры (45°<α<60°) | Непрерывная стропа TPL81841004 | 5/32 | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 TPL81841005 | 3/16 | 2 205 | 2 205 | 2 205 | 4 409 | 4 409 | 4 409 TPL81841006 | 1/4 | 2 205 | 4 409 | 2 205 | 6 614 | 4 409 | 4 409 TPL81841007 | 9/32 | 4 409 | 6 614 | 4 409 | 8 819 | 6 614 | 6 614 TPL81841008 | 5/16 | 6 614 | 8 819 | 6 614 | 11 023 | 8 819 | 8 819 TPL81841010 | 3/8 | 8 819 | 13 228 | 8 819 | 17 637 | 13 228 | 13 228 TPL81841013 | 1/2 | 15 432 | 19 842 | 15 432 | 30 865 | 22 046 | 24 251 TPL81841016 | 5/8 | 22 046 | 30 865 | 22 046 | 48 502 | 33 069 | 35 274 TPL81841018 | 3/4 | 28 660 | 39 683 | 28 660 | 57 320 | 41 888 | 44 092 TPL81841019 | 3/4 | 30 865 | 44 092 | 30 865 | 63 934 | 46 297 | 48 502 TPL81841020 | 13/16 | 35 274 | 48 502 | 35 274 | 74 957 | 52 911 | 57 320 TPL81841022 | 7/8 | 41 888 | 59 525 | 41 888 | 90 390 | 63 934 | 68 343 TPL81841026 | 1 | 59 525 | 81 571 | 59 525 | 123 459 | 88 185 | 92 594 TPL81841028 | 1-1/8 | 68 343 | 94 798 | 68 343 | 141 096 | 101 412 | 108 026 TPL81841030 | 1-3/16 | 79 366 | 110 231 | 79 366 | 165 347 | 116 845 | 125 664 TPL81841032 | 1-1/4 | 88 185 | 123 459 | 88 185 | 185 188 | 134 482 | 141 096 TPL81841036 | 1-3/8 | 110 231 | 154 323 | 110 231 | 231 485 | 165 347 | 176 370 TPL81841038 | 1-1/2 | 125 664 | 171 960 | 125 664 | 262 350 | 187 393 | 198 416 TPL81841040 | 1-9/16 | 138 891 | 194 007 | 138 891 | 288 806 | 207 234 | 220 462 TPL81841045 | 1-3/4 | 178 574 | 249 122 | 178 574 | 374 786 | 268 964 | 286 601 TPL81841050 | 2 | 216 053 | 302 033 | 216 053 | 454 152 | 324 079 | 346 126 Характеристики / технические данные

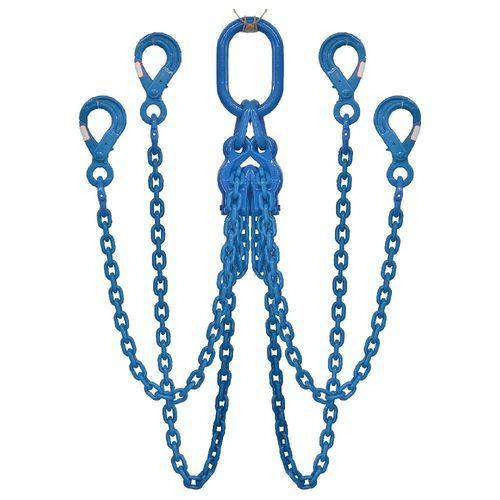

• Название продукта: Цепная стропа QOSL класса 100 — четырехветвистая с четырехугольным главным звеном вверху и четырьмя самоблокирующимися (предохранительными) крюками внизу
• Торговое название (модель): Цепная стропа класса 100 QOSL
• Материал: цепь и компоненты из закаленной и отпущенной легированной стали класса 100
• Конфигурация: Четырёхветвёлая конструкция с четырёхсторонним продолговатым соединительным звеном и четырьмя самоблокирующимися предохранительными крюками
• Идентификация: Индивидуальный серийный номер, размер цепи, класс цепи, точная длина стропы, WLL
• Коэффициент безопасности: 4:1
• Стандарты производства и испытаний: EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077; прошла испытания на разрыв и соответствует требованиям EN 818 по усталостной прочности (20 000 циклов при нагрузке 1,5×WLL)
• Минимальный объём заказа: 100 комплектов
• Упаковка: картонная коробка + стальной поддон
• Типичные области применения: подъём над головой, многоточечный подъём, тяжёлая техника, конструкционная сталь, морские сооружения, сборные железобетонные конструкции, ветровая энергетика, промышленная погрузочно-разгрузочная техника
