Цепной стропы Grade 100 TOSL

3 точкииз сплава стали

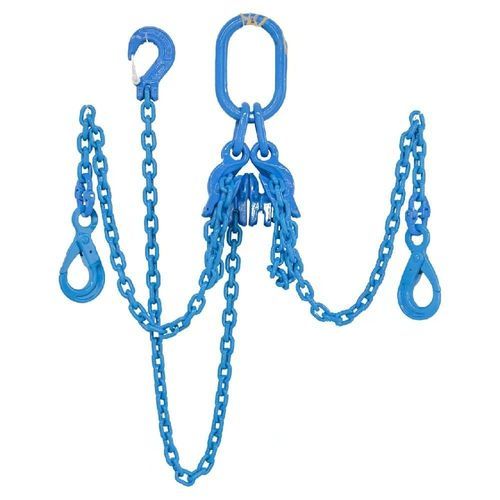

Введение Цепная стропа TOSL класса 100 представляет собой трёхконечный подъёмный узел, изготовленный из закалённой и отпущенной цепи из легированной стали класса 100 и соответствующих компонентов. Строп оснащён четырёхугольным удлинённым соединительным звеном в верхней части и тремя самоблокирующимися крюками класса 100 в нижней части, что обеспечивает надёжное трёхточечное крепление груза при подъёме тяжелых грузов над головой. По сравнению с цепными стропами класса 80 стропы класса 100 обеспечивают примерно на 25 % более высокий предел рабочей нагрузки при том же размере цепи, сохраняя при этом коэффициент надежности 4:1. Самоблокирующиеся крюки автоматически закрываются и фиксируются под нагрузкой, что снижает риск случайного отсоединения. Каждая стропа имеет постоянную маркировку, включающую серийный номер, размер цепи, класс прочности, точную длину стропы и предел рабочей нагрузки, что обеспечивает отслеживаемость. Код конфигурации изделия T = тройная ветвь; O = удлинённый четырехугольный соединительный звено; SL = самоблокирующийся (предохранительный) крюк. Таким образом, TOSL обозначает цепную стропу с тройной ветвью, оснащённую удлинённым четырехугольным соединительным звеном в верхней части и тремя самоблокирующимися крюками в нижней части. Идентификация изделия Каждая стропа имеет постоянную маркировку, включающую: индивидуальный серийный номер; размер цепи; класс цепи; точную длину стропы; предельно допустимую рабочую нагрузку (WLL). Серийный номер на идентификационной бирке соответствует данным письменного сертификата и записи в заказе на поставку, что обеспечивает полную прослеживаемость изделия. Таблица параметров — метры Заголовок: Артикул | Диаметр подъемной цепи (мм) | 1 ветвь (тонн) | 2 ветви (0°<α<45°) (тонн) | 2 ветви (45°<α<60°) (т) | 3 и 4 ветви (0°<α<45°) (т) | 3 и 4 ветви (45°<α<60°) (т) | Непрерывная стропа (тонн) Строки с коэффициентами: 0°<α<45° — коэффициент 1,0; 45°<α<60° — коэффициент 1,4 (для 2-х отрезков), 0°<α<45° — коэффициент 1,0 (для 3 и 4 отрезков), 45°<α<60° — коэффициент 2,1 (для 3 и 4 отрезков), коэффициенты для непрерывной стропы: 1,5 и 1,6. Строки: TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,5 | 130 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 Таблица параметров — в футах Заголовок: Артикул | Диаметр подъёмной цепи (дюймы) | 1 опора (90°) (фунты) | 2 опоры, коэффициент 1,4 (фунты) | 3 и 4 опоры, коэффициент 1,0 / 2,1 (фунты) | Непрерывная стропа (фунтов) Строки: TPL81841004 | 5/32 дюйма | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 TPL81841005 | 3/16" | 2 205 | 2 205 | 2 205 | 2 205 | 4 409 | 4 409 TPL81841006 | 1/4" | 2 205 | 4 409 | 2 205 | 6 614 | 4 409 | 4 409 TPL81841007 | 9/32" | 4 409 | 6 614 | 4 409 | 8 819 | 6 614 | 6 614 TPL81841008 | 5/16" | 6 614 | 8 819 | 6 614 | 11 023 | 8 819 | 8 819 TPL81841010 | 3/8" | 8 819 | 13 228 | 8 819 | 17 637 | 13 228 | 13 228 TPL81841013 | 1/2" | 15 432 | 19 842 | 15 432 | 30 865 | 22 046 | 24 251 TPL81841016 | 5/8" | 22 046 | 30 865 | 22 046 | 48 502 | 33 069 | 35 274 TPL81841018 | 3/4" | 28 660 | 39 683 | 28 660 | 57 320 | 41 888 | 44 092 TPL81841019 | 3/4" | 30 865 | 44 092 | 30 865 | 63 934 | 46 297 | 48 502 TPL81841020 | 13/16" | 35 274 | 48 502 | 35 274 | 74 957 | 52 911 | 57 320 TPL81841022 | 7/8" | 41 888 | 59 525 | 41 888 | 90 390 | 63 934 | 68 343 TPL81841026 | 1" | 59 525 | 81 571 | 59 525 | 123 459 | 88 185 | 92 594 TPL81841028 | 1-1/8" | 68 343 | 94 798 | 68 343 | 141 096 | 101 412 | 108 026 TPL81841030 | 1-3/16" | 79 366 | 110 231 | 79 366 | 165 347 | 116 845 | 125 664 TPL81841032 | 1-1/4" | 88 185 | 123 459 | 88 185 | 185 188 | 134 482 | 141 096 TPL81841036 | 1-3/8" | 110 231 | 154 323 | 110 231 | 231 485 | 165 347 | 176 370 TPL81841038 | 1-1/2" | 125 664 | 171 960 | 125 664 | 262 350 | 187 393 | 198 416 TPL81841040 | 1-9/16" | 138 891 | 194 007 | 138 891 | 288 806 | 207 234 | 220 462 TPL81841045 | 1-3/4" | 178 574 | 249 122 | 178 574 | 374 786 | 268 964 | 286 601 TPL81841050 | 2" | 216 053 | 302 033 | 216 053 | 454 152 | 324 079 | 346 126

• Артикул – Уникальный идентификационный номер изделия для каждого размера цепи.
• Торговый размер (дюймы) – Номинальный диаметр подъемной цепи, измеряемый в дюймах.
• 1 ветвь – Предельно допустимая рабочая нагрузка (WLL) для цепной стропы с одной ветвью при вертикальном подъеме (90°).
• 2 ветки – Предельно допустимая рабочая нагрузка (WLL) для цепной стропы с двумя ветками при различных углах наклона стропы.
• 3 и 4 ветви – Предельно допустимая рабочая нагрузка (WLL) для цепных строп с тремя и четырьмя ветвями при различных углах наклона стропы.
• Непрерывная стропа – предел рабочей нагрузки (WLL) для непрерывной (бесконечной) конфигурации цепной стропы.
• Коэффициент – коэффициент нагрузки, применяемый в зависимости от конфигурации стропы и угла наклона стропы для определения предела рабочей нагрузки.
• 0° < α < 45° / 45° < α < 60° – Углы наклона стропы, измеренные относительно вертикали, которые влияют на WLL.

Стандарты и испытания Производственные стандарты: Изготавливаются из цепей и компонентов из закаленной и отпущенной легированной стали класса 100 в соответствии с требованиями стандартов EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 и ISO 3077 для подъемных цепных строп класса 100. Стандарты испытаний: минимальный коэффициент безопасности 4:1. Перед отгрузкой каждый строп проходит испытание на разрыв, визуальный осмотр, проверку размеров и проверку совместимости компонентов. Цепь соответствует требованиям EN 818 по усталостной прочности и выдерживает 20 000 циклов нагрузки при 1,5-кратной максимальной рабочей нагрузке (WLL). Каждый строп поставляется с индивидуальным серийным номером, идентификационной биркой, письменным сертификатом и полной документацией, обеспечивающей прослеживаемость. Области применения Подходит для подъема над головой, трехточечного подъема, перемещения тяжелой техники, монтажа стальных конструкций, установки сборных железобетонных элементов, подъема на морских платформах, проектов в области ветроэнергетики, монтажа оборудования и операций по перемещению материалов в промышленности. Техническое обслуживание Перед каждым использованием проверяйте цепь на удлинение, чрезмерный износ, трещины, коррозию, исправность самоблокирующихся крюков, деформацию, повреждения главных звеньев или соединительных звеньев, а также отсутствие идентификационных бирок. Немедленно выведите стропу из эксплуатации, если дефекты превышают применимые критерии проверки. Характеристики / Технические спецификации

• Тип изделия: Трехветвистая цепная стропа с четырехугольным удлиненным главным звеном вверху и тремя самоблокирующимися крюками внизу (конфигурация TOSL).
• Марка цепи: легированная сталь 100-го класса, прошедшая закалку и отпуск.
• Коэффициент безопасности: не менее 4:1.
• Преимущество по предельной рабочей нагрузке (WLL): предельная рабочая нагрузка (WLL) примерно на 25 % выше по сравнению с цепями 80-го класса при одинаковом размере цепи.
• Идентификация: индивидуальный серийный номер, размер цепи, класс, точная длина стропы, максимальная рабочая нагрузка (WLL), идентификационная бирка и письменный сертификат.
• Стандарты производства и испытаний: EN 818-2; EN 1677-1; EN 1677-3; EN 1677-4; ASME B30.9; OSHA 1910.184; AS 2321; ISO 3077; испытания на разрыв и на усталость (20 000 циклов при нагрузке 1,5x WLL).
• Минимальный объём заказа (MOQ), указанный на странице: 100 комплектов.
• Упаковка, указанная на странице: картонная коробка + стальной поддон.
• Типичные области применения: подъём тяжелых грузов, трёхточечные подъёмные устройства, морские сооружения, ветроэнергетика, производство сборных железобетонных конструкций, монтаж оборудования, промышленные погрузочно-разгрузочные работы.
• Техническое обслуживание: Проводить осмотр перед каждым использованием; выводить из эксплуатации, если дефекты превышают допустимые критерии.
