Цепной стропы Grade 80 QOF

4 точкииз сталииз сплава

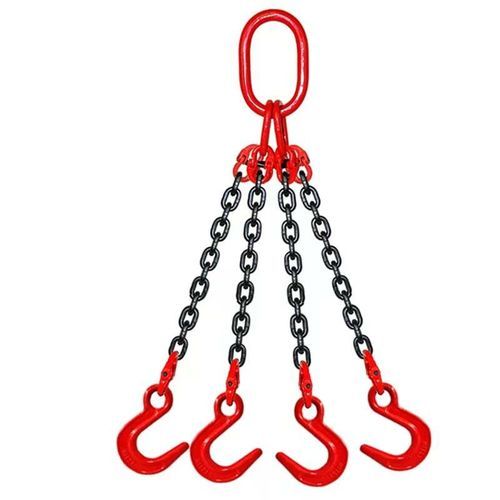

Обзор продукции Цепная стропа QOF класса 80 представляет собой четырехконечную подъемную конструкцию, изготовленную из закаленной и отпущенной цепи из легированной стали класса 80 и соответствующих компонентов. Строп оснащён верхним узлом с четырехугольным удлинённым соединительным звеном и нижними коваными крюками класса 80, что делает его пригодным для тяжелых подъёмных работ, требующих нескольких точек подъёма и сбалансированного распределения нагрузки. Основные характеристики

• Четырехветвистая конструкция цепного стропа для повышенной устойчивости груза и сбалансированного распределения нагрузки.
• Верхняя часть: четырехветвистое удлиненное соединительное звено.
• Нижние крепления: кованые крюки класса 80 (совместимые с подъемными системами класса 80).
• Изготовлена из цепи и компонентов из закаленной и отпущенной легированной стали класса 80.
• Каждая стропа поставляется с письменным сертификатом и полной прослеживаемостью (индивидуальный серийный номер и идентификационная бирка).

Код конфигурации изделия

• Q = Четырехветвистая
• O = Четырехветвистая продолговатая главная звеньевая сборка
• F = Кованый крюк

Идентификация изделия

• Индивидуальный серийный номер на идентификационной бирке
• Размер цепи
• Класс цепи
• Точная длина стропа
• Предельно допустимая рабочая нагрузка (WLL)

Типичные области применения

• Перемещение тяжелой техники
• Подъем конструкционной стали
• Установка сборных железобетонных конструкций
• Монтаж оборудования
• Техническое обслуживание горнодобывающих предприятий
• Промышленная погрузочно-разгрузочная деятельность

Стандарты, упаковка и минимальный объем заказа (MOQ)

• Название: Цепная стропа класса 80 из QOF – четырехветвяная с четырехугольным главным звеном вверху и коваными крюками внизу
• Минимальный объем заказа (MOQ): 100 комплектов
• Упаковка: картонная коробка + стальной поддон
• Производственные стандарты: изготовлено в соответствии с EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077.
• Стандарты испытаний: минимальный расчетный коэффициент 4:1. Каждая стропа проходит испытания на прочность, визуальный осмотр, проверку размеров и проверку совместимости компонентов. Цепь соответствует требованиям EN 818 к усталостной прочности и выдерживает 20 000 циклов при нагрузке в 1,5 раза превышающей максимальную рабочую нагрузку (WLL). Поставляется с серийным номером, идентификационной биркой и письменным сертификатом.
• Стандарты применения: Подходит для подъёма над головой, многоточечного подъёма, перемещения тяжёлой техники, монтажа стальных конструкций, установки сборных железобетонных элементов, монтажа оборудования, технического обслуживания горнодобывающих предприятий и промышленной погрузочно-разгрузочной деятельности.
• Техническое обслуживание: Перед каждым использованием проверяйте цепь на удлинение, износ, трещины, коррозию, деформацию кованого крюка, повреждения главных звеньев или соединительных звеньев, а также отсутствие идентификационных бирок. Выводите из эксплуатации, если дефекты превышают критерии проверки.

Таблица параметров — метрическая (предельная рабочая нагрузка в метрических тоннах) Заголовок: Диаметр (мм) | 1 ветвь (тонна) | 2 ветви (0°Параметры — Таблица для футов (предельная рабочая нагрузка в фунтах, коэффициент безопасности 4:1) Заголовок: Диаметр цепи (дюймы) | 1-х-струнная стропа (фунты) | 2-х-струнная стропа (60°) (фунты) | 2-х-струнная стропа (45°) (фунты) | Двухрукавная стропа (30°) (фунты) | Трех- и четырехрукавные стропы (60°) (фунты) | Трех- и четырехрукавные стропы (45°) (фунты) | Трех- и четырехрукавные стропы (30°) (фунты) 7/32" | 2 100 | 3 600 | 3 000 | 2 100 | 5 500 | 4 400 | 3 200 9/32" | 3 500 | 6 100 | 4 900 | 3 500 | 9 100 | 7 400 | 5 200 5/16 дюйма | 4 500 | 7 800 | 6 400 | 4 500 | 11 700 | 9 500 | 6 800 3/8" | 7 100 | 12 300 | 10 000 | 7 100 | 18 400 | 15 100 | 10 600 1/2" | 12 000 | 20 800 | 17 000 | 12 000 | 31 200 | 25 500 | 18 000 5/8" | 18 100 | 31 300 | 25 600 | 18 100 | 47 000 | 38 400 | 27 100 3/4" | 28 300 | 49 000 | 40 000 | 28 300 | 73 500 | 60 000 | 42 400 7/8" | 34 200 | 59 200 | 48 400 | 34 200 | 88 900 | 72 500 | 51 300 1" | 47 700 | 82 600 | 67 400 | 47 700 | 123 900 | 101 200 | 71 500 1-1/4" | 72 300 | 125 200 | 102 200 | 72 300 | 187 800 | 153 400 | 108 500 Примечания

• Все значения в таблице приведены в метрических тоннах и представляют собой максимальную рабочую нагрузку (WLL).
• Определения углов: a = угол между отрезком стропы и вертикалью. Диапазоны 0° < a < 45° и 45° < a < 60° используются для определения коэффициентов нагрузки и скорректированных значений WLL.
• Термин «непрерывная стропа» относится к WLL для конфигурации цепной стропы без концевой вставки.

Характеристики / технические спецификации

• Название продукта: Цепная стропа класса 80 QOF
• Модель / Торговое название: Цепная стропа класса 80 QOF
• Бренд: TOPONE CHAIN
• Материал: легированная сталь 80-го класса, прошедшая закалку и отпуск (цепь и компоненты)
• Верхнее крепление: удлинённое четырехугольное соединительное звено
• Нижнее крепление: Кованые крюки класса 80
• Идентификация: Индивидуальный серийный номер, идентификационная бирка, размер цепи, класс цепи, точная длина стропы, WLL
• Минимальный объем заказа: 100 комплектов
• Упаковка: Картон + стальной поддон
• Стандарты производства: EN 818-2; EN 1677-1; EN 1677-2; EN 1677-4; ASME B30.9; OSHA 1910.184; AS 2321; ISO 3077
• Испытания: минимальный расчетный коэффициент 4:1; испытание на прочность; визуальный осмотр; проверка размеров; испытание на усталость: 20 000 циклов при нагрузке 1,5× WLL
• Области применения: подъём над головой, многоточечный подъём, перемещение тяжёлой техники, монтаж стальных конструкций, установка сборных железобетонных элементов, монтаж оборудования, техническое обслуживание горнодобывающего оборудования, промышленные грузоперевозки
• Техническое обслуживание и осмотр: Перед каждым использованием проводить осмотр на предмет удлинения, износа, трещин, коррозии, деформации, поврежденных звеньев и отсутствующих бирк; выводить из эксплуатации, если дефекты превышают допустимые критерии
