Цепной стропы Grade 100 QOG

4 точкииз сплава стали

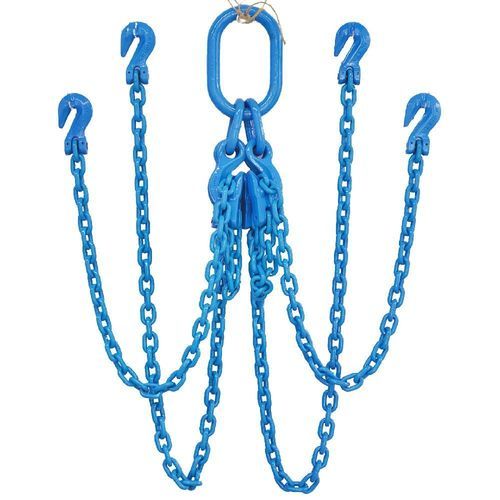

Обзор продукции Цепная стропа QOG класса 100 представляет собой четырехконечный подъемный узел, изготовленный из закаленной и отпущенной цепи из легированной стали класса 100 и соответствующих компонентов. Строп оснащен четырехугольным удлиненным соединительным звеном в верхней части и четырьмя захватными крюками класса 100 в нижней части, что обеспечивает регулируемую длину цепи и гибкую четырехточечную подъемную операцию. По сравнению со стропами класса 80 конструкция класса 100 обеспечивает примерно на 25 % более высокую предельно допустимую рабочую нагрузку при том же размере цепи. Каждый строп имеет постоянную маркировку с указанием серийного номера, размера цепи, класса прочности, точной длины стропа и предельной рабочей нагрузки, что обеспечивает полную прослеживаемость продукта. Введение / Основные характеристики

• Четырехконечный цепной строп, предназначенный для четырехточечной подъемной операции и сбалансированного распределения нагрузки.
• Верхняя часть: четырехугольное удлиненное соединительное звено.
• Нижние крепежные элементы: четыре захватных крюка класса 100 (регулируемая длина цепи за счет зацепления отдельных звеньев цепи).
• Материал: цепь и компоненты из закаленной и отпущенной легированной стали класса 100.
• Предельно допустимая рабочая нагрузка (WLL) примерно на 25 % выше по сравнению с цепью класса 80 при одинаковом размере цепи.
• Коэффициент безопасности: 4:1.
• Постоянная идентификация: индивидуальный серийный номер, размер цепи, класс, точная длина стропы и предельно допустимая рабочая нагрузка (WLL) для обеспечения прослеживаемости.

Код конфигурации изделия

• Q = Четырёхногая конструкция
• O = Четырёхногая удлинённая главная звеньевая сборка
• G = Захватывающий крюк

Идентификация изделия

• Индивидуальный серийный номер
• Размер цепи
• Класс цепи
• Точная длина стропа
• Предельно допустимая рабочая нагрузка (WLL)

Таблица размеров Номер позиции | Диаметр подъёмной цепи (мм) | 1 ветвь (тонн) | 2 ветви (0° < α < 45°) (тонн) | 2 ветви (45°<α<60°) (т) | 3 и 4 ветви (0°<α<45°) (т) | 3 и 4 ветви (45°<α<60°) (т) | Непрерывная стропа (т) TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 | 2 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 | 2 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 | 3 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 | 6 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 | 11 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 | 16 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 | 22 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 | 26 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 | 42 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 | 49 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 | 57 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 | 90 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,5 | 129,6 | 130 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 | 157 Таблица в футах Артикул | Диаметр подъёмной цепи (дюймы) | 1 опора (90°) (фунты) | Коэффициент для 2 опор 1,4 (фунтов) | Коэффициент для 2 опор 1,0 (фунтов) | Коэффициент для 2 опор 2,1 (фунтов) | Коэффициент для 3 и 4 опор 1,5 (фунтов) | Коэффициент для 3 и 4 опор 1,6 (фунтов) TPL81841004 | 5/32 | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 TPL81841005 | 3/16 | 2 205 | 2 205 | 2 205 | 4 409 | 4 409 | 4 409 TPL81841006 | 1/4 | 2 205 | 4 409 | 2 205 | 6 614 | 4 409 | 4 409 TPL81841007 | 9/32 | 4 409 | 6 614 | 4 409 | 8 819 | 6 614 | 6 614 TPL81841008 | 5/16 | 6 614 | 8 819 | 6 614 | 11 023 | 8 819 | 8 819 TPL81841010 | 3/8 | 8 819 | 13 228 | 8 819 | 17 637 | 13 228 | 13 228 TPL81841013 | 1/2 | 15 432 | 19 842 | 15 432 | 30 865 | 22 046 | 24 251 TPL81841016 | 5/8 | 22 046 | 30 865 | 22 046 | 48 502 | 33 069 | 35 274 TPL81841018 | 3/4 | 28 660 | 39 683 | 28 660 | 57 320 | 41 888 | 44 092 TPL81841019 | 3/4 | 30 865 | 44 092 | 30 865 | 63 934 | 46 297 | 48 502 TPL81841020 | 13/16 | 35 274 | 48 502 | 35 274 | 74 957 | 52 911 | 57 320 TPL81841022 | 7/8 | 41 888 | 59 525 | 41 888 | 90 390 | 63 934 | 68 343 TPL81841026 | 1 | 59 525 | 81 571 | 59 525 | 123 459 | 88 185 | 92 594 TPL81841028 | 1-1/8 | 68 343 | 94 798 | 68 343 | 141 096 | 101 412 | 108 026 TPL81841030 | 1-3/16 | 79 366 | 110 231 | 79 366 | 165 347 | 116 845 | 125 664 TPL81841032 | 1-1/4 | 88 185 | 123 459 | 88 185 | 185 188 | 134 482 | 141 096 TPL81841036 | 1-3/8 | 110 231 | 154 323 | 110 231 | 231 485 | 165 347 | 176 370 TPL81841038 | 1-1/2 | 125 664 | 171 960 | 125 664 | 262 350 | 187 393 | 198 416 TPL81841040 | 1-9/16 | 138 891 | 194 007 | 138 891 | 288 806 | 207 234 | 220 462 TPL81841045 | 1-3/4 | 178 574 | 249 122 | 178 574 | 374 786 | 268 964 | 286 601 TPL81841050 | 2 | 216 053 | 302 033 | 216 053 | 454 152 | 324 079 | 346 126 Стандарты и испытания (краткий обзор) Изготовлено из цепи и компонентов из закаленной и отпущенной легированной стали класса 100. Соответствует стандартам EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 и ISO 3077 для подъемных цепных строп из сплава класса 100. Минимальный коэффициент безопасности 4:1. Перед отгрузкой каждый строп проходит испытание на прочность, визуальный осмотр, проверку размеров и проверку совместимости компонентов. Цепь соответствует требованиям стандарта EN 818 по усталостной прочности и выдерживает 20 000 циклов нагрузки при 1,5-кратной предельной рабочей нагрузке (WLL). Каждый строп поставляется с индивидуальным серийным номером, идентификационной биркой, письменным сертификатом и документацией, обеспечивающей прослеживаемость. Рекомендации по техническому обслуживанию и применению Подходит для подъема над головой, четырехточечного подъема, перемещения тяжелой техники, монтажа стальных конструкций, установки сборных железобетонных элементов, подъема на морских платформах, технического обслуживания горнодобывающих предприятий и промышленной погрузочно-разгрузочной деятельности. Перед каждым использованием проверяйте цепь на удлинение, чрезмерный износ, трещины, коррозию, деформацию или износ захватных крюков, повреждение главных звеньев или соединительных звеньев, а также отсутствие идентификационных бирок. Выводите из эксплуатации, если дефекты превышают применимые критерии проверки. Характеристики / Технические спецификации

• Торговое название: Цепной строп класса 100 QOG
• Модель/тип: QOG (четырёхветвистая конструкция с четырехугольным главным звеном и захватными крюками)
• Материал: Закаленная и отпущенная легированная сталь класса 100
• Верхнее крепление: Узел с четырехугольным удлиненным главным звеном
• Нижние крепления: четыре захватных крюка класса 100 (регулируемые)
• Идентификация: индивидуальный серийный номер; идентификационная бирка с указанием размера цепи, класса, точной длины стропы и максимальной рабочей нагрузки (WLL)
• Коэффициент безопасности: 4:1
• Характеристики: предел рабочей нагрузки (WLL) примерно на 25 % выше, чем у цепей класса 80 при том же размере
• Испытания: прошли испытания на прочность, осмотр, соответствие требованиям EN 818 по усталостной прочности, 20 000 циклов при нагрузке 1,5×WLL
• Минимальный объем заказа (MOQ): 100 комплектов
• Упаковка: Картонная коробка + стальной поддон
• Области применения: Тяжёлые грузы и четырёхточечный подъём, морские работы, горнодобывающая промышленность, строительство, производство сборных железобетонных конструкций, промышленные погрузочно-разгрузочные работы
