Цепной стропы Grade 80 QOSL

2 точкаиз сталииз сплава стали

Обзор продукта

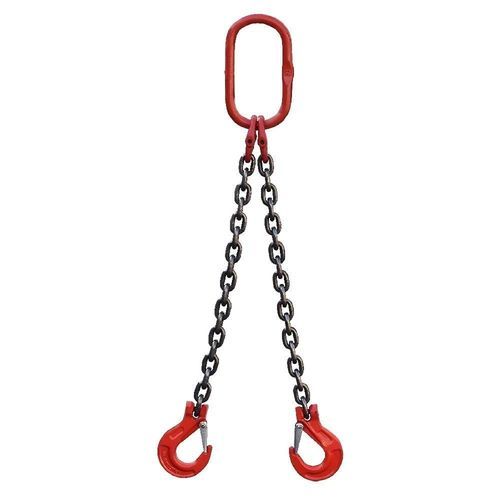

Цепной строп Grade 80 DOS — это двухветвевое подъемное изделие, изготовленное из закалённой и отпущенной цепи и комплектующих из легированной стали Grade 80. Строп оснащён овальным монтажным звеном сверху для подключения к крану и двумя крюками со страховочной защёлкой снизу для закрепления груза. Двухветвевое исполнение улучшает распределение нагрузки и устойчивость при подъёме, применимо для подъёмных работ в промышленности, перемещения оборудования, монтажа металлоконструкций и работ по обслуживанию.

Идентификация

• Индивидуальный серийный номер
• Размер цепи
• Класс цепи
• Точная длина стропа
• Рабочая грузоподъёмность (WLL)

Код конфигурации изделия

• D = Double Leg (двухветвевой)
• O = Oblong Master Link (овальное монтажное звено)
• S = Sling Hook with Latch (крюк со страховочной защёлкой)

Изготовление по заказу

• Индивидуальные длины стропа
• Специальные конфигурации крюков
• Опции монтажных звеньев
• Маркировка идентификации
• Требования по WLL
• Специальные подъемные сборки по запросу

Стандарты и информация о поставке

• Наименование: Цепной строп Grade 80 DOS – двухветвевой с овальным монтажным звеном (сверху) и крюками с предохранительной защёлкой (снизу)
• MOQ: 100 комплектов
• Упаковка: картон + стальная поддон
• Стандарты изготовления: цепь и компоненты из легированной стали Grade 80, закалённой и отпущенной, в соответствии с EN 818-2, EN 1677-1/2/4, ASME B30.9, OSHA 1910.184, AS 2321 и ISO 3077 (по применимости)
• Испытания: коэффициент запаса прочности 4:1. Каждый строп проходит статическое испытание, визуальный осмотр, контроль размеров и проверку совместимости деталей. Цепь соответствует требованиям по усталости EN 818 (20 000 циклов при 1,5×WLL). Каждый строп поставляется с идентификационной биркой, письменным сертификатом и полными записями прослеживаемости.
• Применение: надголовные подъёмы, подъём в двух точках, перемещение оборудования, монтаж стальных конструкций, установка оборудования, обработка сборных конструкций, обслуживание в горной промышленности, промышленная обработка материалов.
• Техническое обслуживание: перед каждым использованием проверять удлинение цепи, износ, трещины, коррозию, деформацию крюков, работу защёлки, повреждение монтажных и соединительных звеньев и идентификационных бирк. Выводить из эксплуатации при обнаружении дефектов, превышающих критерии проверки.

Параметры - метрическая таблица (WLL в метрических тоннах)
Диаметр (мм) | 1 ветвь (т) | 2 ветви 0°–45° (т) | 2 ветви 45°–60° (т) | 3 & 4 ветви 0°–45° (т) | 3 & 4 ветви 45°–60° (т) | Непрерывный строп (т)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Примечания
Все значения приведены в метрических тоннах и отражают максимальную рабочую грузоподъёмность (WLL). Коэффициент запаса прочности 4:1. WLL зависит от конфигурации стропа и угла подъёма. Значения для непрерывного стропа соответствуют конфигурации бесконечного цепного стропа.

Технические характеристики

• Модель / серия: DOS
• Материал: цепь из легированной стали Grade 80, закалённая и отпущенная, и соответствующие фитинги Grade 80
• Конфигурация: двухветвевой с овальным монтажным звеном сверху и крюками с предохранительной защёлкой снизу
• Идентификация: каждый строп маркирован индивидуальным серийным номером, размером и классом цепи, точной длиной и WLL
• Коэффициент запаса: 4:1
• Сертификация: поставляется с письменным сертификатом и полной прослеживаемостью; испытан и проверен
• Применимые стандарты: EN 818-2, EN 1677-1/2/4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077 (по применимости)
• MOQ: 100 комплектов
• Упаковка: картон + стальной поддон
• Типичные применения: надголовные подъёмы, перемещение оборудования, монтаж металлоконструкций, установка оборудования, обработка сборных изделий, обслуживание в горной промышленности, промышленная обработка материалов
