Цепной стропы Grade 80 QOG

4 точкистальиз сплава стали

Обзор

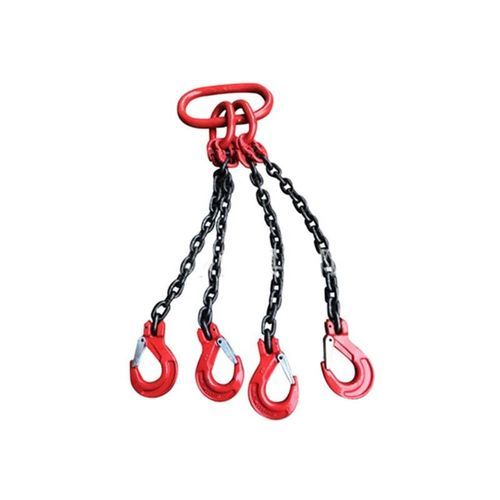

Цепной строп Grade 80 QOG — это четырёхветвевой подъёмный узел, изготовленный из закалённой и отпущенной легированной цепи и компонентов Grade 80. Строп оснащён сверху сборкой основного овального звена в четырёх экземплярах и снизу захватными крюками Grade 80, что обеспечивает регулируемую длину цепей и равномерное распределение нагрузки при тяжёлых подъёмах. Четырёхветвевой вариант распределяет подъёмные усилия по четырём точкам крепления для повышения устойчивости при подъёме тяжёлых или нестандартных грузов. Захватные крюки позволяют быстро укорачивать звенья, зацепляя отдельные звенья цепи без дополнительных укорочающих устройств.

Код конфигурации продукта

• Q = Четырёхветвевой
• O = Сборка четырёх овальных основных звеньев
• G = Захватный крюк

Идентификация продукта

• Индивидуальный серийный номер
• Размер цепи
• Класс цепи
• Точная длина стропа
• Рабочая нагрузка (WLL) на бирке

Типичные применения

• Перемещение тяжелого оборудования
• Подъём конструкционной стали
• Монтаж сборного железобетона
• Установка оборудования
• Техническое обслуживание в горной отрасли
• Промышленная обработка материалов

Параметры — Таблица (метры, значения в тоннах)
Диаметр цепи (мм) | 1 ветвь (т) | 2 ветви (0°4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Параметры — Таблица футы (выбранные значения в lbs)
Коэффициент запаса 4:1 — Значения ниже показывают максимальный WLL в фунтах для каждого диаметра цепи и конфигурации стропа.
Диаметр цепи | 1-ветвевой строп (lbs) | 2-ветвевой строп 60° (lbs) | 2-ветвевой строп 45° (lbs) | 2-ветвевой строп 30° (lbs) | 3&4-ветви 60° (lbs) | 3&4-ветви 45° (lbs) | 3&4-ветви 30° (lbs)
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Стандарты и испытания
Изготовлено из цепи и компонентов из легированной стали Grade 80, закаленных и отпущенных, в соответствии с EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 и ISO 3077 для сборок цепных стропов. Каждый строп имеет минимальный коэффициент проектирования 4:1; проводится испытание на разрыв, визуальный осмотр, проверка размеров и совместимости компонентов перед отгрузкой. Цепь соответствует требованиям по усталости EN 818 и выдерживает 20 000 циклов при 1.5× WLL. Каждый строп поставляется с индивидуальным серийным номером, идентификационной биркой, письменным сертификатом и полной трассируемостью.

Упаковка & MOQ
MOQ: 100 комплектов. Упаковка: картонная коробка + стальная поддонная тара.

Техническое обслуживание & инспекция
Проверять перед каждым использованием удлинение цепи, износ, трещины, коррозию, износ или деформацию захватных крюков, повреждённые основные или соединительные звенья и отсутствие идентификационных бирок. Снимать с эксплуатации, если дефекты превышают критерии проверки.

Технические характеристики / Данные

• Конфигурация: Четырёхветвевой цепной строп с четырёхзвенным овальным основным звеном (сверху) и захватными крюками (снизу)
• Материал: Легированная сталь Grade 80, закаленная и отпущенная (цепь и компоненты)
• Идентификация: Индивидуальный серийный номер, размер цепи, класс цепи, точная длина стропа, WLL на бирке
• Коэффициент проектирования: 4:1
• Испытания: Испытан на прочность; цепь соответствует требованию по усталости EN 818 (20 000 циклов при 1.5× WLL)
• Стандарты: EN 818-2, серия EN 1677, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• MOQ: 100 комплектов
• Упаковка: картон + стальной поддон
• Типичные применения: тяжёлое оборудование, конструкционная сталь, сборный бетон, установка оборудования, горная промышленность, промышленная обработка материалов
