Цепной стропы 100 DOF

2 точкаиз сталииз сплава

Введение

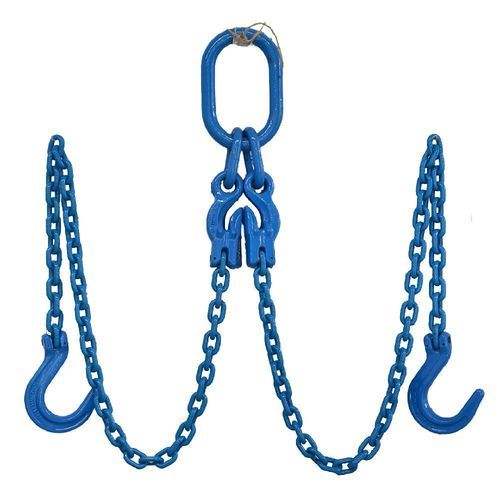

Цепной строп Grade 100 DOF — это двуногая грузозахватная сборка, изготовленная из закаленной и отпущенной цепи и компонентов из легированной стали Grade 100. Строп оснащён овальным головным звеном Grade 100 в верхней части и двумя литейными крюками Grade 100 в нижней части, подходит для тяжёлых подъёмных работ, требующих больших зазоров крюков и равномерного распределения нагрузки по двум точкам.

Ключевые преимущества

• Приблизительно на 25% выше рабочая грузоподъёмность (WLL) по сравнению с Grade 80 при той же размерности цепи
• Сохраняет коэффициент проектирования 4:1
• Литейные крюки имеют широкое горло для подключения к крупным проушинам, отливкам, стальным конструкциям и крупногабаритным точкам крепления
• Двуногая конфигурация повышает устойчивость груза и равномерно распределяет подъёмные усилия между двумя точками

Код конфигурации продукта

• D = Double Leg (двуногий)
• O = Oblong Master Link (овальное головное звено)
• F = Foundry Hook (литейный крюк)

Идентификация продукта

• Индивидуальный серийный номер
• Размер цепи
• Класс цепи
• Точная длина стропа
• Рабочая грузоподъёмность (WLL)

Стандарты производства
Изготовлено из закаленной и отпущенной цепи и компонентов из легированной стали Grade 100 в соответствии с EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 и ISO 3077 для сборок цепных стропов Grade 100.

Стандарты испытаний
Проектируется с минимальным коэффициентом 4:1. Каждый строп проходит испытание на прочность, визуальный осмотр, проверку размеров и совместимости компонентов перед отгрузкой. Цепь соответствует требованиям по усталости EN 818 и выдерживает 20 000 циклов при нагрузке 1,5× WLL. Каждый строп поставляется с индивидуальным серийным номером, идентификационной биркой, письменным сертификатом и полными записями для отслеживания.

Области применения
Подходит для верхнего подъёма, двупунктного подъёма, обработки тяжёлого оборудования, монтажа стальных конструкций, литейных работ, установки сборных железобетонных изделий, монтажа оборудования и промышленной обработки материалов.

Требования по обслуживанию
Проверять перед каждым использованием удлинение цепи, чрезмерный износ, трещины, коррозию, деформацию литейных крюков, повреждение головного звена или соединительных звеньев и отсутствие идентификационной бирки. Немедленно вывести строп из эксплуатации, если дефекты превышают применимые критерии инспекции.

Параметры (таблица)
Коэффициент проектирования | 4:1
Dim | 1-Leg (90°) Коэффициент нагрузки:1 | 2-Leg (60°) Коэффициент нагрузки:1.7 | 2-Leg (45°) Коэффициент нагрузки:1.4 | 2-Leg (30°) Коэффициент нагрузки:1 | 3&4-Leg (60°) Коэффициент нагрузки:2.6 | 3&4-Leg (45°) Коэффициент нагрузки:2.1 | 3&4-Leg (30°) Коэффициент нагрузки:1.45
7/32" | 2,700 | 4,700 | 3,800 | 2,700 | 7,000 | 5,700 | 4,000
9/32" | 4,300 | 7,400 | 6,100 | 4,300 | 11,200 | 9,100 | 6,400
5/16" | 5,700 | 9,900 | 8,100 | 5,700 | 14,800 | 12,100 | 8,500
3/8" | 8,800 | 15,200 | 12,400 | 8,800 | 22,900 | 18,700 | 13,200
1/2" | 15,000 | 26,000 | 21,200 | 15,000 | 39,000 | 31,800 | 22,500
5/8" | 22,600 | 39,100 | 32,000 | 22,600 | 58,700 | 47,900 | 33,900
3/4" | 35,300 | 61,100 | 49,900 | 35,300 | 91,700 | 74,900 | 53,000
7/8" | 42,700 | 74,000 | 60,400 | 42,700 | 110,900 | 90,600 | 64,000
1" | 59,700 | 103,400 | 84,400 | 59,700 | 155,100 | 126,600 | 89,550
1-1/4" | 90,400 | 156,600 | 127,800 | 90,400 | 234,900 | 191,800 | 135,600

Характеристики / технические спецификации

• Наименование: Grade 100 DOF Chain Sling
• Конфигурация: двуногий с овальным головным звеном сверху и двумя литейными крюками снизу
• Материал: закаленная и отпущенная цепь и компоненты из легированной стали Grade 100
• Коэффициент проектирования: 4:1
• Испытания: проверка на прочность, визуальный осмотр, проверка размеров; соответствует требованиям усталости EN 818 (20 000 циклов при 1,5× WLL)
• Идентификация: индивидуальный серийный номер, идентификационная бирка, письменный сертификат, записи трассировки
• MOQ: 100 Sets
• Упаковка: картонная коробка + стальная поддона
• Применение: верхний подъём, двупунктный подъём, обработка тяжёлого оборудования, монтаж стальных конструкций, литейные операции, установка сборных бетонных изделий, монтаж оборудования, промышленная обработка материалов
• Обслуживание: перед каждым использованием проверять удлинение, износ, трещины, коррозию, деформацию или повреждение компонентов; при превышении критериев выводить из эксплуатации
