Цепной стропы Grade 80 TOG

3 точкииз сталииз сплава

Обзор

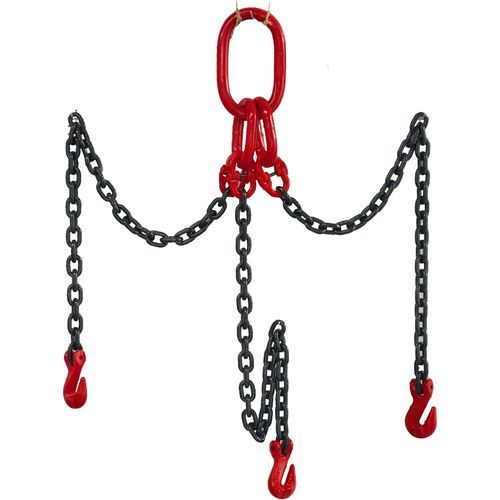

Цепной строп Grade 80 TOG — это трёхветвевой подъемный узел, изготовленный из закалённой и отпущенной цепи и компонентов из легированной стали Grade 80. Строп снабжён четырёхслотовым овальным головным звеном вверху и захватными крюками Grade 80 внизу, что делает его подходящим для подъёмных задач, требующих регулировки длины цепи и надёжного многоточечного крепления груза.

Ключевые характеристики

• Трёхветвевое исполнение для улучшенной устойчивости груза и равномерного распределения усилий.
• Четырёхслотовое овальное головное звено сверху для многоточечного крепления.
• Захватные крюки Grade 80 внизу позволяют регулировать длину цепи путем зацепления отдельных звеньев.
• Регулируемая рабочая длина цепи без дополнительных укорачивающих устройств.
• Поставляется с индивидуальным серийным номером, идентификационной биркой и письменным сертификатом для прослеживаемости.

Код конфигурации изделия

• T = Трёхветвевой
• O = Четырёхслотовое овальное головное звено
• G = Захватный крюк

Идентификация изделия

• Каждый строп постоянно маркируется индивидуальным серийным номером.
• Идентификация включает размер цепи, класс цепи, точную длину стропа и рабочий предел нагрузки (WLL).

Типичные применения

• Перемещение тяжёлого оборудования
• Подъём и монтаж стальных конструкций
• Установка сборного железобетона
• Монтаж оборудования
• Техническое обслуживание в горнодобывающей промышленности
• Промышленная обработка материалов

Стандарты изготовления, испытаний и применения
Изготовлен из закалённой и отпущенной цепи и компонентов из легированной стали Grade 80 в соответствии с EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 и ISO 3077. Минимальный коэффициент конструктивной прочности 4:1. Каждый строп проходит испытание на прочность, визуальную инспекцию, проверку размеров и совместимости компонентов перед отгрузкой. Цепь соответствует требованиям по усталостной прочности EN 818 и выдерживает 20 000 циклов при 1,5× WLL. Поставляется с индивидуальным серийным номером, идентификационной биркой, письменным сертификатом и полными записями о прослеживаемости.

Техническое обслуживание
Осматривайте перед каждым использованием на предмет удлинения цепи, износа, трещин, коррозии, износа или деформации захватных крюков, повреждения головных звеньев, соединительных звеньев и отсутствия идентификационных бирк. Немедленно выводите из эксплуатации при выявлении дефектов, превышающих допустимые критерии осмотра.

Поставка и упаковка
Минимальный заказ (MOQ): 100 комплектов
Упаковка: картонная коробка + стальная поддонная паллета

Параметры — Таблица в метрах
Диаметр подъемной цепи (мм) | 1 ветвь (ton) | 2 ветви 0°–45° (ton) | 2 ветви 45°–60° (ton) | 3 & 4 ветви 0°–45° (ton) | 3 & 4 ветви 45°–60° (ton) | Непрерывный строп (ton)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Параметры — Таблица в футах (WLL в lbs)
Коэффициент проектирования 4:1. Приведённые значения соответствуют рабочему пределу нагрузки (lbs) для конкретного диаметра цепи и конфигурации стропа.
Диаметр цепи | Строп 1 ветвь | Строп 2 ветви 90° (1) | Строп 2 ветви 60° (1.7) | Строп 2 ветви 45° (1.4) | Строп 3 & 4 ветви 60° (2.6) | Строп 3 & 4 ветви 45° (2.1) | Строп 3 & 4 ветви 30° (1.45)
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Примечания

• Непрерывный строп означает WLL для замкнутой бесконечной цепной конфигурации.
• Угол a — угол между ветвью стропа и вертикалью. Меньшие углы (отсчитанные от горизонтали) увеличивают нагрузку в каждой ветви и уменьшают общую грузоподъемность.

Технические характеристики

• Наименование: Grade 80 TOG Chain Sling – Triple Leg w/ Quad Oblong Master Link on Top and Grab Hooks on Bottom
• Модель / Обозначение: TOG Chain Sling
• Материал: цепь и компоненты из Grade 80 легированной стали, прошедшие закалку и отпуск
• Минимальный коэффициент проектирования: 4:1
• Стандарты: EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Испытания: статическое испытание, визуальная инспекция, проверка размеров; цепь соответствует усталостным требованиям EN 818 (20 000 циклов при 1,5× WLL)
• Идентификация: индивидуальный серийный номер и идентификационная бирка поставляются с каждым стропом
• MOQ: 100 комплектов
• Упаковка: картон + стальной поддон
