Цепной стропы Grade 100 QOO

4 точкииз сплава стали

Введение

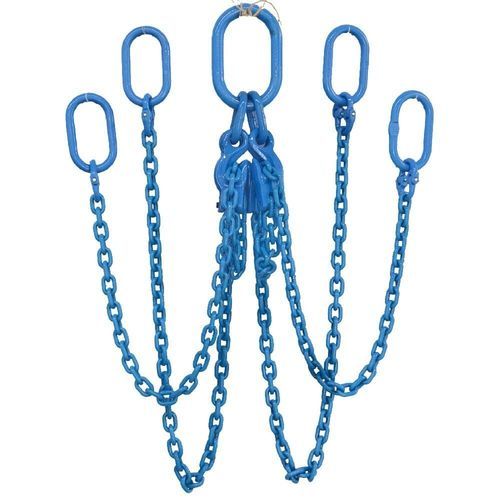

Цепной строп Grade 100 QOO — это четырёхветвевой подъемный узел, изготовленный из закалённой и отпущенной цепи и компонентов из легированной стали Grade 100. Строп оснащён верхним четырёхкратным продолговатым (oblong) основным звеном и четырьмя продолговатыми основными звеньями внизу, обеспечивая множественные точки крепления и максимальную гибкость конфигурации для тяжёлых подъёмных работ. По сравнению со стропами Grade 80, Grade 100 обеспечивает примерно на 25% больший рабочий предел нагрузки (WLL) при той же величине цепи. Каждый строп имеет постоянную маркировку с серийным номером, размером цепи, классом, точной длиной стропа и WLL для полной прослеживаемости товара.

Ключевые преимущества

• Четырёхветвеевая конфигурация распределяет подъемные силы по четырём ветвям, повышая устойчивость при работе с крупногабаритными или неправильной формы грузами.
• Верхнее четырёхкратное продолговатое основное звено и четыре нижних продолговатых звена обеспечивают гибкие соединения со скобами, подъёмными петлями, распорными балками и спецкреплениями.
• Изготовлен из закалённой и отпущенной легированной стали Grade 100, что даёт примерно на 25% большую WLL по сравнению с Grade 80 при одинаковом размере цепи.
• Постоянная маркировка серийным номером и идентификационной биркой для полной прослеживаемости и управления сертификатами.

Код конфигурации продукта

• Q = Quad Leg (четырёхветвевой)
• O = Quad oblong master link assembly (верх)
• O = Four oblong master links (низ)
• QOO обозначает четырёхветвевой цепной строп с верхним четырёхкратным продолговатым основным звеном и четырьмя продолговатыми звеньями внизу.

Идентификация продукта

• Индивидуальный серийный номер (на каждый строп)
• Размер цепи
• Класс цепи (Grade 100)
• Точная длина стропа
• Working Load Limit (WLL)

Типичные области применения

• Обработка тяжёлого оборудования
• Подъём и монтаж стальных конструкций
• Монтаж модулей на офшоре и морские подъёмные операции
• Монтаж сборного железобетона
• Системы распорных балок и многоточечные подъёмы
• Промышленная обработка материалов

Стандарты и испытания
Изготовлено из закалённой и отпущенной легированной цепи и компонентов Grade 100 в соответствии с требованиями EN 818‑2, EN 1677‑1, EN 1677‑4, ASME B30.9, OSHA 1910.184, AS 2321 и ISO 3077 для цепных стропов Grade 100. Каждый строп рассчитан с минимальным коэффициентом запаса прочности 4:1. Стропы подвергаются контрольным испытаниям (proof test), визуальному осмотру, проверке размеров и контролю совместимости компонентов перед отгрузкой. Заявлено, что цепь соответствует требованиям усталостной прочности EN 818 и выдерживает 20 000 циклов нагрузки при 1,5×WLL. Каждый строп поставляется с индивидуальным серийным номером, идентификационной биркой, письменной сертификацией и полными записями прослеживаемости.

Техническое обслуживание и инспекция
Проверяйте перед каждым использованием на удлинение цепи, чрезмерный износ, трещины, коррозию, деформацию основных звеньев, повреждённые соединительные звенья и отсутствие идентификационных бирок. Немедленно выводите строп из эксплуатации при обнаружении дефектов, превышающих применимые критерии инспекции.

Параметр — Таблица (метры)
Item NO. | Диаметр подъемной цепи | 1 ветвь (т) | 2 ветви (0°<α<45°) (т) | 2 ветви (45°<α<60°) (т) | 3 & 4 ветви (0°<α<45°) (т) | 3 & 4 ветви (45°<α<60°) (т) | Непрерывный строп (т)
Примеры строк:
TPL81841004, 4, 0.63, 0.88, 0.63, 1.32, 0.94, 1
TPL81841005, 5, 1, 1.4, 1, 2.1, 1.5, 1
TPL81841006, 6, 1.4, 1.96, 1.4, 2.94, 2.1, 2
... (таблица продолжается до TPL818410050 с соответствующими значениями WLL для каждой конфигурации)

Параметр — Таблица (футы, представ.)
Item No. | Диаметр цепи (in.) | 1 ветвь (90°) (lbs) | 2 ветви фактор 1.4 (lbs) | 3 & 4 ветви (lbs) | Непрерывный строп (lbs)
Примеры строк:
TPL81841004, 5/32", 2,205, 2,205, 2,205, 2,205, 2,205
TPL81841005, 3/16", 2,205, 2,205, 2,205, 4,409, 4,409
TPL81841006, 1/4", 2,205, 4,409, 2,205, 6,614, 4,409
... (имперская таблица продолжается с указанием WLL в lbs для каждой конфигурации)

Упаковка и MOQ
MOQ: 100 комплектов. Упаковка: картонная коробка + стальная паллета.

Характеристики / Технические спецификации

• Название продукта: Grade 100 QOO Chain Sling — четырёхветвевой цепной строп с верхним четырёхкратным продолговатым основным звеном и четырьмя продолговатыми звеньями внизу
• Модель / Конфигурация: QOO (четырёхветвевой с четырёхкратным продолговатым основным звеном сверху и четырьмя продолговатыми звеньями снизу)
• Материал: Закалённая и отпущенная легированная сталь Grade 100 (цепь и компоненты)
• Коэффициент проектирования: Минимум 4:1
• WLL: Значения зависят от размера цепи и конфигурации; Grade 100 обеспечивает ~25% большую WLL по сравнению с Grade 80 при той же цепи
• Идентификация: Каждый строп имеет постоянную маркировку серийным номером, размером цепи, классом, точной длиной и WLL; поставляется с письменной сертификацией и прослеживаемостью
• Стандарты: EN 818‑2, EN 1677‑1, EN 1677‑4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Испытания: Proof tested, визуальный осмотр, размерная проверка; цепь испытана на 20 000 циклов при 1,5×WLL (заявлено)
• Типичные применения: обработка тяжёлого оборудования, подъём стальных конструкций, офшорная установка, монтаж сборного железобетона, многоточечный подъём/распорные балки
• MOQ: 100 комплектов; Упаковка: картон + стальная паллета
