Цепной стропы 80 DOG

2 точкаиз сталииз сплава стали

Обзор продукта

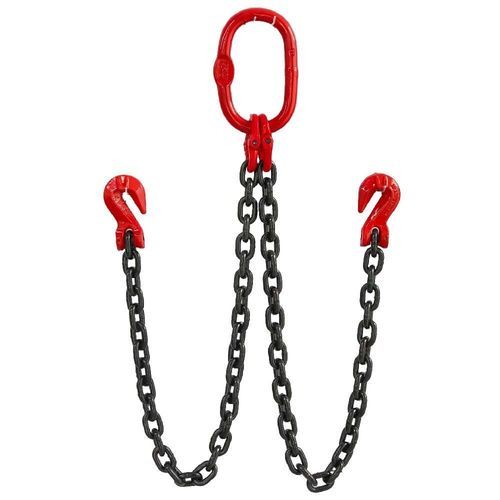

Цепной строп Grade 80 DOG — это двухветвевое подъемное устройство, изготовленное из отожженной и закаленной цепи из легированной стали Grade 80 и компонентов. Строп оснащен овальным головным звеном Grade 80 сверху и захватными крюками Grade 80 внизу, что обеспечивает быструю регулировку длины цепи и сбалансированный двухточечный подъем для работ с подвеской. Каждый строп постоянно маркируется серийным номером, размером цепи, классом, точной длиной стропа и рабочим пределом нагрузки (WLL) для полной прослеживаемости продукта.

Код конфигурации продукта

• D = Двухветвевой
• O = Овальное головное звено
• G = Захватный крюк

Идентификация продукта

• Индивидуальный серийный номер
• Размер цепи
• Класс цепи
• Точная длина стропа
• Working Load Limit (WLL)

Типовые области применения

• Обработка тяжёлых машин
• Подъём конструкций из стали
• Монтаж оборудования
• Строительные проекты
• Техническое обслуживание на горных работах
• Промышленная обработка материалов

Параметры — таблица в метрах (значения WLL в метрических тоннах)
Диаметр подъемной цепи | 1 ветвь (т) | 2 ветви (0°–45° / 45°–60°) (т) | 3 и 4 ветви (0°–45° / 45°–60°) (т) | Непрерывный строп (т)
4 mm | 0.5 | 0.71 | 0.5 / 1.06 | 0.75 / 0.8
5 mm | 0.8 | 1.12 | 0.8 / 1.6 | 1.18 / 1.24
6 mm | 1.12 | 1.6 | 1.12 / 2.36 | 1.7 / 1.8
7 mm | 1.5 | 2.12 | 1.5 / 3.15 | 2.24 / 2.5
8 mm | 2 | 2.8 | 2 / 4.25 | 3 / 3.15
10 mm | 3.15 | 4.25 | 3.15 / 6.7 | 4.75 / 5
13 mm | 5.3 | 7.5 | 5.3 / 11.2 | 8 / 8.5
16 mm | 8 | 11.2 | 8 / 17 | 11.8 / 12.5
18 mm | 10 | 14 | 10 / 21 | 15 / 16
19 mm | 11.2 | 16 | 11.2 / 23.5 | 16.8 / 17.9
20 mm | 12.5 | 17 | 12.5 / 26.2 | 18.7 / 20
22 mm | 15 | 21.2 | 15 / 31.5 | 22.5 / 24
26 mm | 21.2 | 30 | 21.2 / 44.5 | 31.8 / 33.9
28 mm | 25 | 33.5 | 25 / 52.5 | 37.5 / 40
30 mm | 28 | 39.2 | 28 / 58.8 | 42 / 44.8
32 mm | 31.5 | 45 | 31.5 / 66.1 | 47.2 / 50.4
36 mm | 40 | 56 | 40 / 84 | 60 / 64
38 mm | 45 | 63 | 45 / 94.5 | 67.5 / 72
40 mm | 50 | 70 | 50 / 105 | 75 / 80
45 mm | 63 | 88.2 | 63 / 132.3 | 94.5 / 100.8
50 mm | 78.5 | 109.9 | 78.5 / 164.8 | 117.7 / 125.6

Параметры — таблица в футах (значения WLL в фунтах, коэффициент проектирования 4:1)
Design Factor | 1-ветвевой строп | 2-ветвевой строп (90° / 60° / 45° / 30°) | 3 и 4-ветвевые стропы (60° / 45° / 30°)
7/32" | 2,100 / 3,600 / 3,000 / 2,100 | 5,500 / 4,400 / 3,200
9/32" | 3,500 / 6,100 / 4,900 / 3,500 | 9,100 / 7,400 / 5,200
5/16" | 4,500 / 7,800 / 6,400 / 4,500 | 11,700 / 9,500 / 6,800
3/8" | 7,100 / 12,300 / 10,000 / 7,100 | 18,400 / 15,100 / 10,600
1/2" | 12,000 / 20,800 / 17,000 / 12,000 | 31,200 / 25,500 / 18,000
5/8" | 18,100 / 31,300 / 25,600 / 18,100 | 47,000 / 38,400 / 27,100
3/4" | 28,300 / 49,000 / 40,000 / 28,300 | 73,500 / 60,000 / 42,400
7/8" | 34,200 / 59,200 / 48,400 / 34,200 | 88,900 / 72,500 / 51,300
1" | 47,700 / 82,600 / 67,400 / 47,700 | 123,900 / 101,200 / 71,500
1-1/4" | 72,300 / 125,200 / 102,200 / 72,300 | 187,800 / 153,400 / 108,500

Стандарты

• Стандарты производства: Изготовлено из цепи и компонентов из легированной стали Grade 80, прошедших закалку и отпуск, в соответствии с требованиями EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 и ISO 3077 для сборок цепных стропов.
• Стандарты испытаний: Минимальный коэффициент проектирования 4:1. Каждый строп подвергается проверке прочности, визуальному осмотру, контрольным замерам и проверке совместимости компонентов. Цепь соответствует требованиям усталости EN 818 и выдерживает 20 000 циклов при 1.5-кратной WLL. Каждый строп поставляется с индивидуальным серийным номером, идентификационной биркой, письменной сертификацией и полными записями прослеживаемости.
• Стандарты применения: Подходит для операций с подвеской, двухточечного подъема, обработки тяжелого оборудования, монтажа стальных конструкций, установки оборудования, строительных проектов, обслуживания горнодобывающей отрасли и промышленной обработки материалов.
• Техническое обслуживание: Перед каждым использованием проверяйте удлинение цепи, износ, трещины, коррозию, износ или деформацию захватных крюков, повреждения главных звеньев или соединительных звеньев, а также отсутствие идентификационных бирок. Выводите из эксплуатации при обнаружении дефектов, превышающих критерии проверки.

Технические характеристики

• Модель: Grade 80 DOG Chain Sling
• Тип стропа: Цепной строп двухветвевой (DOG = Double Leg with Oblong Master Link on top and Grab Hooks on bottom)
• Материал: Цепь из легированной стали Grade 80, закаленная и отпущенная, и компоненты Grade 80
• Верхняя арматура: Овальное головное звено Grade 80
• Нижняя арматура: Захватные крюки Grade 80 (обеспечивают быструю регулировку длины цепи)
• Идентификация: Постоянный серийный номер, размер цепи, класс цепи, точная длина стропа и WLL на идентификационной бирке
• Комплектация: Поставляется с письменной сертификацией и полными записями прослеживаемости
• MOQ: 100 комплектов
• Упаковка: Картонная коробка + стальная паллета
• Коэффициент проектирования: Минимум 4:1; проверено нагрузочным испытанием и визуально перед отгрузкой
• Типовые области применения: Обработка тяжёлых машин, подъём конструкций из стали, монтаж оборудования, строительные проекты, обслуживание горнодобывающего оборудования, промышленная обработка материалов
