Абсолютный датчик угла поворота EBMD58A

магнитный12 битов14-битный

Обзор

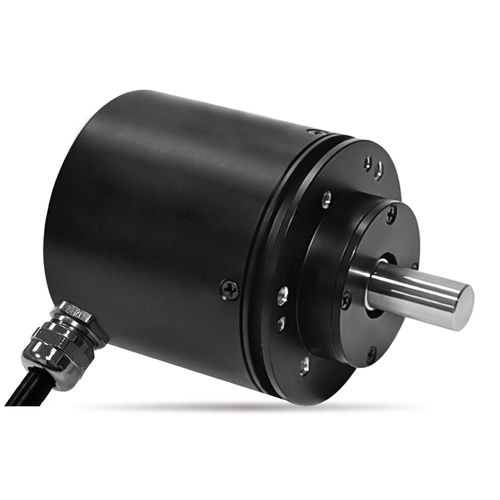

EBSD58A — магнитный абсолютный однооборотный энкодер для промышленных применений, требующих высокого уровня защиты, помехозащищенности и выходов RS485 или CAN.

Характеристики

• Магнитный абсолютный однооборотный энкодер
• Высокий уровень защиты (корпус IP67; вал IP65, опция IP67)
• Пара прецизионных шарикоподшипников
• Конструкция для тяжелых условий эксплуатации, низкий пусковой момент
• Защита от магнитных помех
• Крепление винтами и серво-крепление
• Выходные сигналы: RS485 (Modbus RTU) или CAN (CANopen)

Общие механические характеристики
Степень защиты: Корпус IP67; Вал IP65 (опция IP67)
Пусковой момент: <50 mN·m
Срок службы: >100 000 000 оборотов
Масса: Прибл. 360 г
Материал корпуса: Алюминиевый сплав
Материал вала: Нержавеющая сталь
Нагрузка на вал: Радиальная 80 N, Осевая 40 N
Диаметры вала: φ6 / φ8 / φ10 / φ12

Экологические характеристики
Рабочая температура: -30℃ ～ +105℃
Температура хранения: -30℃ ～ +105℃
Вибрации: 100 m/s², 55 Hz ~ 2000 Hz (EN 60068-2-6)
Удар: 100 m/s², 6 ms (EN 60068-2-27)
ESD: Контактный разряд ±8 kV, воздушный разряд ±15 kV (EN61000-4-2:2009)
EMS: 100 V/m (80 MHz ~ 1 GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Общие электрические характеристики (RS485)
Стандартная модель: EBSD58A-S1-W12485
Питание: 9 V - 30 V
Потребление тока (без нагрузки): ≤ 70 mA
Разрешение однооборота: 4096 (12-bit); макс. 16384 (14-bit)
Протокол: Modbus RTU (slave)
Скорость передачи: 1200 ~ 115200 bps (по умолчанию 9600 bps)
Адрес: 1 ~ 200 (по умолчанию 1)
Сопротивление изоляции: > 1000 MΩ (500 V D.C.)
Диэлектрическая прочность: 1 мин (500 V A.C.)

Общие электрические характеристики (CAN)
Стандартная модель: EBS40A-S1-W12CAN
Питание: 10 V - 30 V
Потребление: < 80 mA
Разрешение однооборота: 4096 (12-bit); макс. 16384 (14-bit)
Погрешность независимой линейности: ±0.3%
Повторяемость: ±1 Lsb (реальная точность зависит от установки)
Протокол: CANopen
Сопротивление изоляции: > 1000 MΩ (500 V D.C.)
Диэлектрическая прочность: 1 мин (500 V A.C.)

Доступны специальные варианты

• Специальный вал: нестандартная длина, диаметр, механическая обработка вала (шпоночный паз/плоскость и т.д.) или слепое отверстие
• Индивидуальные протоколы по запросу

Характеристики / Технические данные

• Модель: EBSD58A
• Выходной сигнал: RS485 (Modbus RTU) или CAN (CANopen)
• Питание: 9V–30V (RS485), 10V–30V (CAN)
• Потребление тока: ≤70mA (RS485), <80mA (CAN)
• Разрешение: 4096 (12-bit), до 16384 (14-bit)
• Степень защиты: корпус IP67; вал IP65 (опция IP67)
• Материал корпуса: алюминиевый сплав; вал: нержавеющая сталь
• Рабочая температура: -30℃ до +105℃
• Механическая прочность: радиальная 80N, осевая 40N; срок службы >100 000 000
• Диаметры вала: φ6 / φ8 / φ10 / φ12
