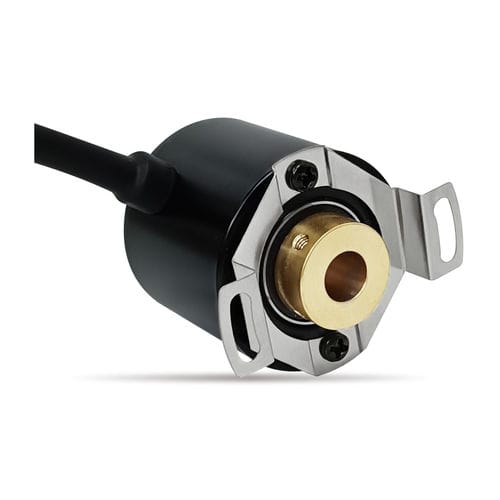

Инкрементальный датчик угла поворота EI36B-F1

магнитныйс фланцемIP67

Краткое описание
EI36B-F1 — инкрементальный (магнитный) энкодер для измерения скорости вращения и углового положения, с настраиваемым разрешением до 4096 PPR (макс. 16384). Спроектирован для защиты IP67, оснащён прецизионными шариковыми подшипниками и гибким фланцевым креплением для промышленной интеграции.

Основные характеристики

• Магнитный инкрементальный энкодер, подходит в качестве датчика скорости
• PPR настраиваемый до 4096 (стандарт 4096, макс. 16384)
• Степень защиты: IP67
• Пара прецизионных шариковых подшипников
• Гибкое фланцевое крепление

Общие механические характеристики

• Степень защиты: IP67
• Рабочий крутящий момент: ≤1 mN·m
• Макс. скорость: 6000 rpm
• Ресурс: 100,000,000 операций
• Масса: ≈115 g
• Материал корпуса: алюминиевый сплав
• Материал вала: латунь

Эксплуатационные условия

• Диапазон рабочих температур: -40°C ～ +85°C
• Диапазон температур хранения: -40°C ～ +85°C

Общие электрические характеристики

• Пример стандартной модели: EI36B-F1-W4096-P
• Питание: 5–30 V
• Форма выхода: push-pull (опции: дифференциальный, open-collector)
• Уровень «выс.» на выходе: 2,9–5 V
• Уровень «низ.» на выходе: ≤0,4 V
• Число выходных импульсов: 4096 ppr (макс. 16384)
• Задержка распространения сигнала: ≤10 µs
• Потребляемый ток: ≤30 mA
• Сопротивление изоляции: ≥1000 MΩ (500 V D.C.)
• Испытание на диэлектрическую прочность: 1 мин (500 V A.C.)

Доступные специальные исполнения

• Специальный вал: длина, диаметр или механическая обработка (шпоночный паз, заплюснование, сверление и т.д.)
• Специальные выходы: дифференциальный сигнал, open-collector
• Другие варианты выхода: аналоговые сигналы, шина данных

Техническое резюме

• Модель: EI36B-F1
• Тип: Инкрементальный магнитный энкодер
• PPR: до 4096 (стандарт 4096)
• Защита: IP67
• Питание: 5–30 V
• Выход: push-pull (опции доступны)
• Рабочая температура: -40°C ～ +85°C
• Макс. скорость: 6000 rpm
• Материалы: корпус — алюминиевый сплав, вал — латунь
