Абсолютный датчик угла поворота EBM50A

магнитный12 битовмногооборотный

Продукт

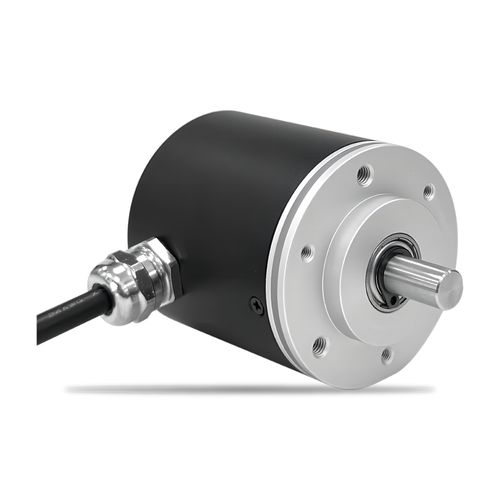

EBM50A — Абсолютный многоборотный магнитный энкодер

Основные характеристики

• Магнитный абсолютный многоборотный энкодер
• Многоборотный диапазон: 4096 оборотов
• Разрешение за оборот: 4096 (12 бит)
• Выходы: RS485 (Modbus RTU), CAN (CANopen)
• Степень защиты: IP65
• Пара прецизионных шариковых подшипников; вал из нержавеющей стали φ8 (фрезерованная передняя часть)
• Конструкция, устойчивая к магнитным помехам

Размеры
Чертёж размеров: 尺寸图_SENTOP_EBM50A.jpg

Механические характеристики

• Степень защиты: IP65
• Пусковой момент: ≤1 mN·m
• Срок службы: >100 000 000 циклов
• Масса: ≈150 г
• Корпус: анодированный алюминиевый сплав
• Вал: нержавеющая сталь; нагрузка на вал ≤30 N; диаметр вала: φ8 (фрезерованная передняя часть)

Эксплуатационные условия

• Диапазон рабочих температур: -40℃～+85℃
• Диапазон температур хранения: -40℃～+85℃
• Вибрация: 100 m/s², 55Hz–2000Hz (EN 60068-2-6)
• Удар: 500 m/s², 13 ms (EN 60068-2-27)
• ESD: контактный разряд ±8 kV, воздушный разряд ±15 kV (EN61000-4-2)
• EMS: 100 V/m (80MHz–1GHz, AM 1 kHz 80%) (EN61000-4-3)

Электрические характеристики (RS485)

• Стандартная модель: EBM50A-S2-W1212B485
• Питание: 9V–30V
• Ток потребления: <80 mA
• Разрешение за оборот: 4096 (12 бит)
• Допуск линейности: ±0,3%
• Повторяемость: ±1 Lsb (фактическая точность зависит от установки)
• Протокол: Modbus RTU (slave); Скорость: 1200–115200 bps (по умолчанию 9600); Адрес: по умолчанию 1 (настраиваемый)
• Сопротивление изоляции: >1000 MΩ (500 V DC); Испытательное напряжение: 1 мин (500 V AC)

Электрические характеристики (CAN)

• Стандартная модель: EBM50A-S2-W1212BCAN
• Питание: 10V–30V
• Ток потребления: <80 mA
• Разрешение за оборот: 4096 (12 бит); Многоборот: 4096 оборотов
• Допуск линейности: ±0,3%
• Повторяемость: ±1 Lsb (фактическая точность зависит от установки)
• Протокол: CANopen
• Сопротивление изоляции и испытательное напряжение: такие же, как у модели RS485

Доступные специальные исполнения

• Специальный вал: длина, диаметр или специальная обработка (шпоночный паз, фаска, отверстия)
• Индивидуальный протокол связи: возможна разработка по заказу

Технические данные

• Модель: EBM50A
• Тип: Абсолютный многоборотный магнитный энкодер
• Разрешение: за оборот 4096 (12 бит); многоборот 4096 оборотов
• Интерфейсы: RS485 (Modbus RTU), CAN (CANopen)
• Питание: RS485 9V–30V; CAN 10V–30V
• Ток потребления: <80 mA
• Линейность: ±0,3%; Повторяемость: ±1 Lsb
• Степень защиты: IP65; Рабочая температура: -40℃～+85℃
• Масса: ≈150 г; Вал: нержавеющая сталь φ8
