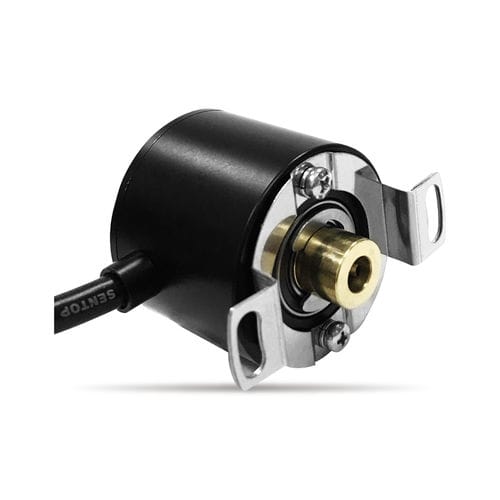

Инкрементальный датчик угла поворота EI40B

магнитныйс фланцемс установкой на валу

Название продукта
EI40B — инкрементальный магнитный энкодер для промышленного измерения положения и скорости

Ключевые характеристики

• Магнитный инкрементальный энкодер, применим как датчик скорости
• Конфигурируемый PPR до 4096
• Степень защиты: IP67
• Оборудован парой прецизионных шарикоподшипников
• Гибкое фланцевое крепление

Механические характеристики

• Защита: IP67
• Рабочий момент: <1 mN·m
• Максимальная скорость: 6000 rpm
• Масса: ≈140 г
• Материал корпуса: анодированный алюминиевый сплав
• Материал вала: латунь (доступны специальные валы)

Эксплуатационные условия

• Диапазон рабочей температуры: -40℃ до +85℃
• Диапазон температуры хранения: -40℃ до +85℃

Электрические характеристики

• Стандартная модель: EI40B-F1-W4096-P
• Питающее напряжение: 5 V–30 V
• Форма выхода: push-pull (HIGH >2,9 V, LOW <0,4 V); доступны дифференциальные варианты
• Количество выходных импульсов: до 4096 ppr
• Время задержки выхода: <10 μs
• Ток потребления (без нагрузки): <30 mA
• Сопротивление изоляции: >1000 MΩ (500 V DC); электрическая прочность: 1 мин (500 V AC)

Опции

• Специальные валы: нестандартная длина, диаметр или обработка (шлицевание, планировка, сверление и т.п.)
• Специальные выходы: доступны версии с дифференциальным сигналом

Технические данные

• Модель: EI40B
• Тип: инкрементальный магнитный энкодер
• PPR: конфигурируемый до 4096
• Степень защиты: IP67
• Питающее напряжение: 5–30 V
• Макс. скорость: 6000 rpm
• Рабочая температура: -40℃ до +85℃
