Абсолютный датчик угла поворота EBM30A

магнитный12 битов14-битный

Обзор продукта

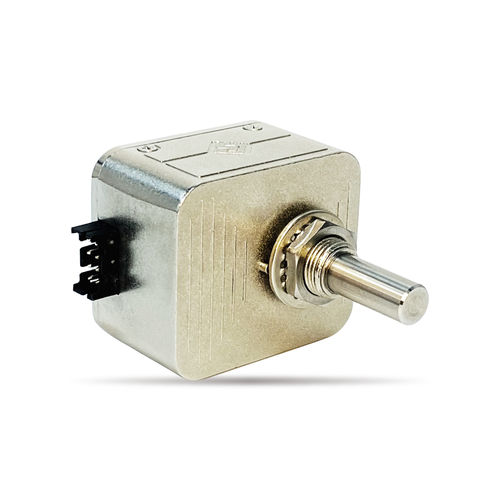

EBM30A — абсолютный многоборотный магнитный энкодер для промышленной измерительной и позиционной обратной связи. Доступен с выходами RS485 (Modbus RTU slave) или CAN (CANopen). Многобороты: стандарт 30 оборотов; опция 60 оборотов и выше в зависимости от интерфейса и конфигурации.

Основные характеристики

• Магнитный абсолютный многоборотный энкодер
• Многобороты: 30 оборотов стандартно, 60 оборотов опционально (для CAN доступны расширенные/14‑битные опции)
• Разрешение single‑turn: 4096 (12 бит) стандарт; опционно до 16384 (14 бит)
• Выходы: RS485 (Modbus RTU), CAN (CANopen)
• Установка нулевой точки в любой позиции вала

Механические спецификации
Механический угол: 360° (бесконечное вращение)
Класс защиты: IP40 стандарт; IP67 опция
Рабочий момент: стандарт <5 mN·m; опция 5–10 mN·m
Срок службы: >50 000 000 циклов
Масса: ок. 65 г
Корпус: цинковый сплав
Вал: нержавеющая сталь
Соединение: 8‑контактный разъем (2 mm, 2x4P)

Экологические характеристики
Рабочая температура: -30°C до +85°C
Температура хранения: -30°C до +85°C
ESD: контакт ±8 kV; воздушный ±15 kV (EN61000‑4‑2)
EMS: 10 V/m (80 MHz–1 GHz, EN61000‑4‑3)

Общие электрические характеристики (RS485)
Стандартная модель: EBM30A‑E3‑W1230T485
Питание: 3,3–5 V DC стандарт; 12–30 V DC опция
Ток потребления (без нагрузки): <80 mA
Разрешение single‑turn: 4096 (12 бит)
Многобороты: 30 оборотов стандарт; 60 оборотов опция
Допуск независимой линейности: ±0,3 %
Повторяемость: ±1 LSB (зависит от установки)
Протокол: Modbus RTU slave
Биты многоборотов: 8 bit
Биты угла single‑turn: 12 bit
Скорость передачи: по умолчанию 9600, N,8,1 (настраиваемо)
Адрес: по умолчанию 1 (настраиваемо)
Обновление: 1 ms
Сопротивление изоляции: >1000 MΩ (500 V DC)
Диэлектрическая прочность: 1 мин (500 V AC)

Общие электрические характеристики (CAN)
Стандартная модель: EBM30A‑E3‑W1230TCAN
Питание: 3,3–5 V DC стандарт; 12–30 V DC опция
Ток потребления (без нагрузки): <80 mA
Разрешение single‑turn: 4096 (12 бит) стандарт; опция до 16384 (14 бит)
Многобороты: 30 оборотов стандарт; 60 оборотов опция; CAN поддерживает расширенные многобороты/битовую глубину
Допуск линейности: ±0,3 %
Повторяемость: ±1 LSB (зависит от установки)
Протокол/коммуникация: CANopen
Временные параметры связи: согласно модели (минимальные интервалы указаны в техданных)
Сопротивление изоляции: >1000 MΩ (500 V DC)
Диэлектрическая прочность: 1 мин (500 V AC)

Доступные специальные спецификации

• Специальные разъемы или кабельные сборки по запросу клиента
• Специальный вал: длина, диаметр или механическая обработка вала (шпоночный паз, фрезеровка, сверление и т.д.)
• Другие варианты выходов: см. смежные модели с аналоговыми выходами 0–5 V / 0–10 V / 4–20 mA или абсолютным SSI (R30M / EAM30A)

Технические характеристики — кратко

• Модель: EBM30A
• Тип: абсолютный многоборотный магнитный энкодер
• Интерфейсы: RS485 (Modbus RTU slave), CAN (CANopen)
• Разрешение single‑turn: 4096 (12 бит) стандарт; до 16384 (14 бит) опция
• Многобороты: 30 оборотов стандарт; 60 оборотов опция (расширенные опции для CAN)
• Класс защиты: IP40 / IP67
• Рабочая температура: -30°C до +85°C
• Питание: 3,3–5 V DC стандарт; 12–30 V DC опция
• Ток потребления: <80 mA (без нагрузки)
• Вес: ~65 g
• Корпус: цинковый сплав; вал: нержавеющая сталь
