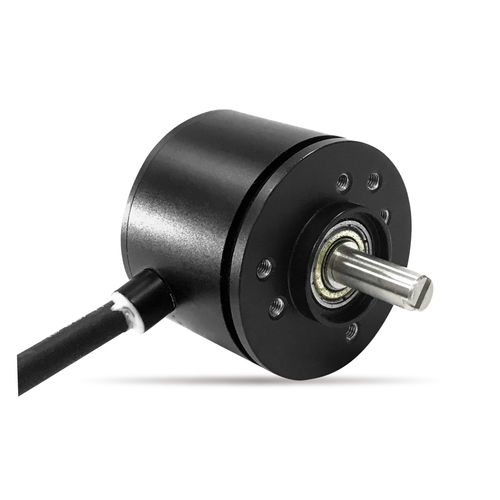

Абсолютный датчик угла поворота EBS40A-S1

магнитный14-битный12 битов

Обзор продукта
EBS40A-S1 — магнитный однооборотный абсолютный энкодер, разработанный для промышленного углового измерения, требующего высокого уровня защиты и длительного ресурса.

Ключевые характеристики

• Магнитный однооборотный абсолютный энкодер
• Высокий степень защиты (IP67)
• Одна пара прецизионных шариковых подшипников
• Цифровые выходы: RS485 (Modbus RTU) или CAN (CANopen)
• Разрешение: стандарт 12 бит (4096); до 14 бит (16384)

Габариты
Чертежи габаритов доступны для справки при установке (см. изображения продукта).

Общие механические характеристики
Степень защиты: IP67
Пусковой момент: <1 mN·m
Ресурс: >100 000 000
Масса: прибл. 120 г
Материал корпуса: анодированный алюминиевый сплав
Материал вала: нержавеющая сталь

Эксплуатационные условия
Диапазон рабочих температур: -40℃ до +85℃
Диапазон температур хранения: -40℃ до +85℃
Вибрация: 100 m/s², 55 Hz–2000 Hz (EN 60068-2-6)
Удар: 1000 m/s², 6 ms (EN 60068-2-27)
ESD: контакт ±8 kV, воздушный ±15 kV (EN61000-4-2:2009)
Помехозащищённость EMS: 10 V/m (80 MHz–1 GHz, 1 kHz 80% AM) (EN61000-4-3)

Электрические характеристики (RS485)
Стандартная модель: EBS40A-S1-W12485
Питающее напряжение: 9 V–30 V
Потребляемый ток (холостой ход): ≤ 70 mA
Разрешение single-turn: 4096 (12 бит); макс. 16384 (14 бит)
Протокол: Modbus RTU (slave)
Скорость передачи: 1200–115200 bps (по умолчанию 9600 bps)
Адрес: 1–200 (настраиваемый, по умолчанию 1)
Сопротивление изоляции: >1000 MΩ (500 V DC)
Диэлектрическая прочность: 1 мин (500 V AC)

Электрические характеристики (CAN)
Стандартная модель: EBS40A-S1-W12CAN
Питающее напряжение: 10 V–30 V
Потребляемый ток: < 80 mA
Разрешение single-turn: 4096 (12 бит); макс. 16384 (14 бит)
Независимая точность линейности: ±0,3 %
Повторяемость: ±1 LSB (зависит от точности установки)
Протокол: CANopen
Сопротивление изоляции: >1000 MΩ (500 V DC)
Диэлектрическая прочность: 1 мин (500 V AC)

Доступные специальные варианты
Специальный вал: длина/диаметр вала по заказу или специальная обработка вала (паз, плоскость, сверление и т.д.)
Кастомные протоколы: возможна доработка протокола по требованиям заказчика

Технические характеристики

• Модель: EBS40A-S1
• Выходы: RS485 (Modbus RTU) или CAN (CANopen)
• Разрешение single-turn: 12–14 бит (4096–16384)
• Рабочее напряжение: RS485 9–30 V; CAN 10–30 V
• Потребление: RS485 ≤70 mA; CAN <80 mA
• Степень защиты: IP67
• Корпус: анодированный алюминиевый сплав; вал: нержавеющая сталь
• Рабочая температура: -40℃ до +85℃
• Ресурс: >100 000 000 оборотов
