Абсолютный датчик угла поворота EAMD58A
магнитный14-битный12 битов

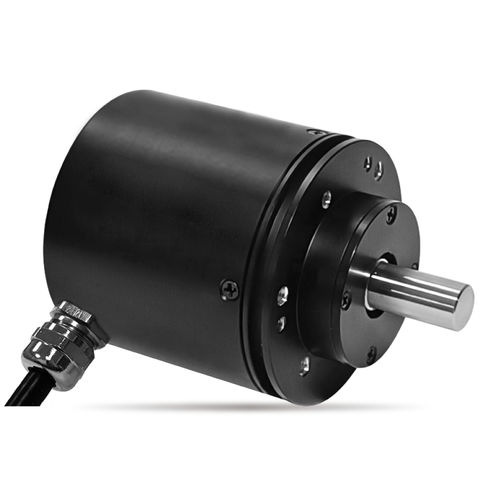

Абсолютный датчик угла поворота - EAMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - магнитный / 14-битный / 12 битов
Абсолютный датчик угла поворота - EAMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - магнитный / 14-битный / 12 битов
Абсолютный датчик угла поворота - EAMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - магнитный / 14-битный / 12 битов - изображение - 2
Абсолютный датчик угла поворота - EAMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - магнитный / 14-битный / 12 битов - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте SENTOP by Shanghai Sibo M&E Co., Ltd.

Характеристики

Тип
абсолютный
Технология
магнитный
Разрешение абсолютных энкодеров
14-битный, 12 битов
Механическая характеристика
многооборотный
Выходной сигнал
SSI
Уровень защиты
IP67, с магнитным экраном
Применение
для промышленности
Другие характеристики
для тяжелых условий применения
Разрешение инкрементального энкодера (импульсы/оборот)

МАКС.: 16 384 unit

МИН.: 4 096 unit

Диаметр оси

6 mm, 8 mm, 10 mm, 12 mm
(0,24 in, 0,31 in, 0,39 in, 0,47 in)

Температура процесса

МАКС.: 85 °C
(185 °F)

МИН.: -25 °C
(-13 °F)

Описание

Продукт
EAMD58A — Абсолютный многооборотный магнитный энкодер

Ключевые характеристики
  • Магнитный абсолютный многооборотный энкодер
  • Макс. число оборотов: 16384 (14 bit)
  • Степень защиты: IP67 (корпус)
  • Одна пара прецизионных шариковых подшипников
  • Предназначен для тяжёлых условий эксплуатации
  • Устойчив к магнитным помехам
  • Крепление: винтовое и для сервоприводов


Механические характеристики
  • Степень защиты: IP67
  • Пусковой момент: <50 mN·m
  • Ресурс: >100 000 000 оборотов
  • Масса: прибл. 360 g
  • Материал корпуса: алюминиевый сплав
  • Материал вала: нержавеющая сталь
  • Нагрузка на вал: радиальная 80 N, осевая 40 N
  • Диаметры вала: φ6 / φ8 / φ10 / φ12


Эксплуатационные условия
  • Диапазон рабочих температур: -25℃ ～ +85℃
  • Диапазон температур хранения: -25℃ ～ +85℃
  • Вибрация: 100 m/s², 55 Hz ~ 2000 Hz (EN 60068-2-6)
  • Удар: 100 m/s², 6 ms (EN 60068-2-27)
  • ESD: контактная разрядка ±8 kV, воздушная ±15 kV (EN61000-4-2:2009)
  • EMS: 100 V/m (80 MHz ~ 1 GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)


Электрические характеристики
  • Стандартная модель: EAMD58A-S1-W1212BA
  • Питающее напряжение: 9 V - 30 V
  • Потребление тока (без нагрузки): Single-turn ≤70 mA, Multi-turn ≤130 mA
  • Разрешающая способность single-turn: 4096 (12 bit); до 16384 (14 bit)
  • Разрешающая способность multi-turn: 4096 (12 bit)
  • Интерфейс: SSI дифференциальный
  • Кодировка: Binary / Gray
  • Уровень сигнала: TTL
  • Время обновления: 10 μs
  • Сопротивление изоляции: >1000 MΩ (500 V D.C.)
  • Диэлектрическая прочность: 1 мин (500 V A.C.)


Доступные специальные варианты
  • Специальный вал: нестандартная длина, специальный диаметр, специальные обработки вала (шпоночный паз, плоскость и т.п.) или глухое отверстие


Характеристики / технические спецификации
  • Модель: EAMD58A
  • Тип: Абсолютный многооборотный магнитный энкодер
  • Макс. оборотов: 16384 (14 bit)
  • Защита: IP67
  • Рабочая температура: -25℃ … +85℃
  • Питание: 9 V - 30 V
  • Интерфейс: SSI дифференциальный, уровень TTL
  • Масса: ~360 g
  • Опции вала: φ6 / φ8 / φ10 / φ12; нержавеющая сталь; радиальная 80 N / осевая 40 N

Каталоги

MAGNETIC ENCODER EAMD58A
MAGNETIC ENCODER EAMD58A
2 Страницы
