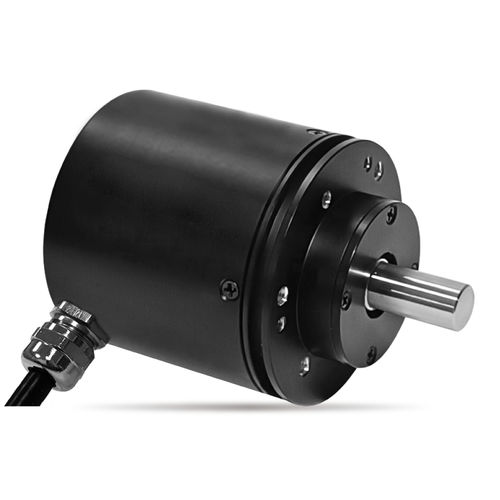

Абсолютный датчик угла поворота EBMD58A

магнитный12 битов14-битный

Обзор
EBMD58A — абсолютный многовитковый магнитный энкодер, обеспечивающий до 16384 витков (14 бит) разрешения, предназначенный для промышленного крепления винтом и сервомонтажа.

Ключевые особенности

• Абсолютный магнитный многовитковый энкодер
• Макс. число витков: 16384 (14 бит); разрешение single-turn: 4096 (12 бит)
• Высокая степень защиты: корпус IP67, вал IP65 (опция IP67)
• Пара прецизионных шарикоподшипников
• Прочная конструкция, устойчивая к магнитным помехам
• Крепление: винтовое & сервомонтаж
• Протокол: Modbus RTU (slave)

Механические спецификации

• Степень защиты: корпус IP67; вал IP65 (опционально IP67)
• Пусковой момент: ≤50 mN·m
• Расчётный ресурс: >100 000 000 оборотов
• Масса: прибл. 360 г
• Материал корпуса: алюминиевый сплав
• Материал вала: нержавеющая сталь
• Нагрузка на вал: радиальная 80 N, осевая 40 N
• Диаметры вала: φ6 / φ8 / φ10 / φ12

Эксплуатационные условия

• Рабочая температура: -30℃ до +105℃
• Температура хранения: -30℃ до +105℃
• Вибрация: 100 m/s², 55 Hz–2000 Hz (EN 60068-2-6)
• Удар: 1000 m/s², 6 ms (EN 60068-2-27)
• ESD: контакт ±8 kV, воздушный ±15 kV (EN61000-4-2:2009)
• EMS: 100 V/m (80 MHz–1 GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Электрические характеристики

• Пример стандартной модели: EBMD58A-S1-W1212B485
• Питание: 9 V–30 V
• Потребление (холостой ход): single-turn ≤50 mA; multi-turn ≤130 mA
• Разрешение single-turn: 4096 (12 бит); макс. 16384 (14 бит)
• Разрешение multi-turn: 4096 (12 бит)
• Протокол: Modbus RTU (slave)
• Скорость передачи: 1200–115200 bps (настраивается), по умолчанию 9600 bps
• Адрес: 1–200 (настраивается), по умолчанию 1
• Сопротивление изоляции: > 1000 MΩ (500 V D.C.)
• Диэлектрическая прочность: 1 мин (500 V A.C.)

Специальные исполнения / кастомизация

• Специальный вал: индивидуальная длина, диаметр, обработка (прорезь, плоская поверхность, сверление, глухое отверстие и т.д.)
• Кастомные протоколы доступны по запросу

Технические характеристики (сводка)

• Модель: EBMD58A
• Тип: Абсолютный многовитковый магнитный энкодер
• Макс. витков / разрешение: 16384 (14 бит); single-turn 4096 (12 бит)
• Защита: корпус IP67; вал IP65 (опция IP67)
• Напряжение: 9–30 V
• Интерфейс: Modbus RTU (slave)
• Диаметры вала: φ6 / φ8 / φ10 / φ12
• Масса: ≈360 г
