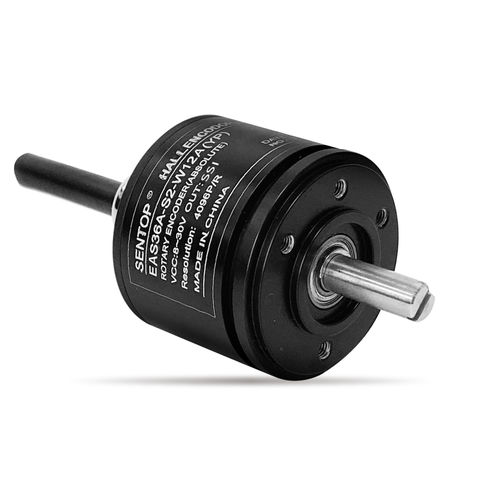

Абсолютный датчик угла поворота EAS36A

магнитный12 битоводнооборотный

Обзор
EAS36A — абсолютный однооборотный магнитный энкодер с дифференциальным выходом SSI. Разработан для промышленного позиционного контроля, обеспечивает высокий класс защиты и долгий ресурс; возможен крепеж винтами или для сервопривода.

Ключевые особенности

• Магнитный однооборотный энкодер
• Степень защиты: IP67
• Пара прецизионных шариковых подшипников
• Выход: SSI дифференциальный (уровни TTL, бинарный код)
• Крепление: Screw & Servo mount

Габариты
Чертеж размеров для EAS36A доступен на странице продукта (см. рисунок).

Механические характеристики
Степень защиты: IP67
Пусковой момент: <1 mN·m
Срок службы: >100 000 000 циклов
Масса: прибл. 100 г
Материал корпуса: анодированный алюминиевый сплав
Материал вала: нержавеющая сталь

Эксплуатационные условия
Температура эксплуатации: -40℃～+85℃
Температура хранения: -40℃～+85℃
Вибрация: 100 m/s², 55Hz~2000Hz (EN 60068-2-6)
Удар: 1000 m/s², 6 ms (EN 60068-2-27)
ESD: контакт ±8 kV, воздух ±15 kV (EN61000-4-2:2009)
EMS: 10 V/m (80 MHz～1 GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Электрические характеристики
Стандартная модель: EAS36A-S2-W12A
Питание: 9 V - 30 V
Потребление тока (холостой ход): ≤ 80 mA
Разрешение на один оборот: 4096 (12 Bit)
Интерфейс: SSI дифференциальный
Код: бинарный
Уровни сигнала: TTL
Время обновления: 10 μs
Сопротивление изоляции: >1000 MΩ (500 V D.C.)
Диэлектрическая прочность: 1 мин (500 V A.C.)

Доступные специальные исполнения
Специальные валы: нестандартная длина вала, диаметр или обработка вала (например, шпоночный паз, плоскость, сверление).

Технические характеристики

• Модель: EAS36A (стандартный вариант: EAS36A-S2-W12A)
• Тип: абсолютный однооборотный магнитный энкодер
• Выход / Интерфейс: SSI дифференциальный, TTL уровни, бинарный код
• Разрешение: 4096 (12 Bit)
• Питание: 9 V – 30 V
• Потребление холостого хода: ≤ 80 mA
• Степень защиты: IP67
• Пусковой момент: <1 mN·m
• Срок службы: >100 000 000 циклов
• Масса: прибл. 100 г
• Корпус: анодированный алюминиевый сплав
• Вал: нержавеющая сталь (возможны специальные варианты)
• Вибрация: 100 m/s², 55Hz–2000Hz (EN 60068-2-6)
• Удар: 1000 m/s², 6 ms (EN 60068-2-27)
• ESD: контакт ±8 kV, воздух ±15 kV (EN61000-4-2)
• EMS: 10 V/m (80 MHz–1 GHz, EN61000-4-3)
• Сопротивление изоляции: >1000 MΩ (500 V D.C.)
• Диэлектрическая прочность: 1 мин (500 V A.C.)
• Время обновления: 10 μs
• Крепление: Screw & Servo mount
