Абсолютный датчик угла поворота EAM50A
магнитный12 битов14-битный

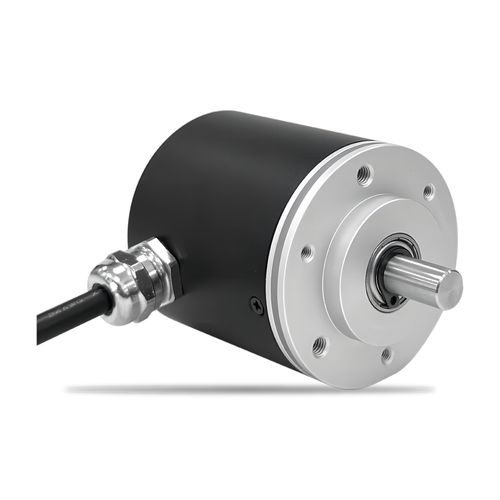

Абсолютный датчик угла поворота - EAM50A - SENTOP by Shanghai Sibo M&E Co., Ltd. - магнитный / 12 битов / 14-битный
Абсолютный датчик угла поворота - EAM50A - SENTOP by Shanghai Sibo M&E Co., Ltd. - магнитный / 12 битов / 14-битный
Абсолютный датчик угла поворота - EAM50A - SENTOP by Shanghai Sibo M&E Co., Ltd. - магнитный / 12 битов / 14-битный - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте SENTOP by Shanghai Sibo M&E Co., Ltd.

Характеристики

Тип
абсолютный
Технология
магнитный
Разрешение абсолютных энкодеров
12 битов, 14-битный
Механическая характеристика
многооборотный
Выходной сигнал
цифровой, SSI
Материал
из алюминия, из нержавеющей стали
Уровень защиты
с магнитным экраном, IP65
Разрешение инкрементального энкодера (импульсы/оборот)

МАКС.: 16 384 unit

МИН.: 4 096 unit

Диаметр оси

8 mm
(0,31 in)

Температура процесса

МАКС.: 85 °C
(185 °F)

МИН.: -25 °C
(-13 °F)

Описание

Обзор
  • Модель: EAM50A
  • Тип: Абсолютный многоворотный магнитный энкодер с дифференциальным выходом SSI


Особенности
  • Магнитная технология датчика
  • Многоворотная способность: 4096 оборотов (12 бит)
  • Опциональная single-turn разрядность до 16384 (14 бит)
  • Степень защиты: IP65
  • Выход: SSI дифференциальный (уровень TTL)
  • Содержит одну пару прецизионных шарикоподшипников
  • Разработан для устойчивости к магнитным помехам


Размеры
Доступна диаграмма размеров (пример файла: 尺寸图_SENTOP_EAM50A.jpg).

Механические характеристики
  • Степень защиты: IP65
  • Пусковой момент: ≤1 mN·m
  • Срок службы: >100,000,000 циклов
  • Масса: ок. 150 г
  • Корпус: анодированный алюминиевый сплав
  • Вал: нержавеющая сталь, диаметр φ8, передняя торцевая фрезеровка
  • Нагрузка на вал: ≤30 N


Экологические характеристики
  • Рабочая температура: -25℃ до +85℃
  • Температура хранения: -25℃ до +85℃
  • Вибрация: 100 m/s², 55 Hz–2000 Hz (EN 60068-2-6)
  • Удар: 500 m/s², 13 ms (EN 60068-2-27)
  • ESD: контактная разрядка ±8 kV, воздушная разрядка ±15 kV (EN61000-4-2)
  • EMS: 100 V/m (80 MHz–1 GHz) (EN61000-4-3)


Электрические характеристики
  • Стандартная модель: EAM50A-S2-W1212BA
  • Напряжение питания: 9–30 V
  • Потребление тока: <80 mA
  • Разрешение single-turn: 4096 (12 бит), опционально до 16384 (14 бит)
  • Многоворотное разрешение: 4096 (12 бит)
  • Интерфейс: SSI дифференциальный; Код: Бинарный / Грей; Уровень сигнала: TTL
  • Время обновления: 10 μs
  • Сопротивление изоляции: >1000 MΩ (500 V DC)
  • Диэлектрическая прочность: 1 мин при 500 V AC


Опции
  • Доступны индивидуальные варианты вала: специальные длины, диаметры или механические обработки (шлицевание, флатирование, сверление) по запросу
